"Отметка чистого пола 0,000, что соответствуетабсолютной отметке +179,200."это как раз то, про что я писала выше. значит геологический разрез всё-таки есть, осталось "стрясти" с них отметку земли, либо сам разрез и посмотреть.
Добавлено (14.02.2013, 12:36) --------------------------------------------- 38qwer, спасибо за поздравление! и вас с праздником!
Дата: Четверг, 14.02.2013, 13:11 | Сообщение #
Генерал-лейтенант
Награды:
Группа: Проверенные
Сообщений: 687
Репутация:
Статус: Offline
Рисующая_льдом, Хорошо, только где это должно быть ?!..на ГП ?!..
Дата: Четверг, 14.02.2013, 14:23 | Сообщение #
Подполковник
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 133
Репутация:
Статус: Offline
38qwer, геологический разрез? есть такой документ "отчёт об инженерно-геологических испытаниях" (как-то так) - томик, в котором собраны разрезы, характеристики грунтов, глубина залегания подземных вод и много другой информации, касающейся грунтов на стройплощадке. он обязательно есть, основываясь на него фундаменты считают. вы осметчиваете проект, который ваша фирма разрабатывала?
Дата: Пятница, 15.02.2013, 02:19 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
Рисующая_льдом, веселые проектировщики ..... прочитал из общей части к проекту ....-Абсолютные отметки территории колеблются в пределах 186,20 – 187,36м..... общий характер рельефа – относительно ровный. берем среднюю (186,2+187,36)/2= 186,78!!!! абсолютная отметка чистого пола +179,200!!!!! значит уровень чистого пола будет 186,78-179,2=7,58 м ниже уровня земли ))))))) да и еще от туда же ...-На момент изысканий (апрель 2012г.) подземные воды вскрыты на глубине 2,5 – 3,9м. установившийся уровень подземных вод отмечен на глубине 0,3 –0, 6м, что соответствует абсолютным отметкам 186,19 – 186,02м!!!! а у нас пол блин на 7 метров ниже .... и как теперь жить?
Сообщение отредактировал Провокатор - Пятница, 15.02.2013, 02:23
Дата: Пятница, 15.02.2013, 06:44 | Сообщение #
Генерал-майор
Южно-Сахалинск
Награды:
Группа: Проверенные
Город: Южно-Сахалинск
Сообщений: 323
Репутация:
Статус: Offline
Цитата (Провокатор)
и как теперь жить?
в ластах
Цитата (Провокатор)
и здесь проектант не виноват.....
А я и не заметила этих чудес
38qwer, а топосъемка есть? Желательно с привязкой здания? И Вы таки спросили проектировщиков об отметке земли?

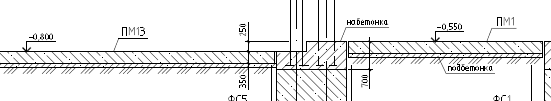

А вообще, действительно не теряйте время. Считайте уже. Можно от 0, т.е. глубина 3,15+0,3 (песок под ростверк). А я бы все-же от низа подбетонки ПМ13 взяла, вот почему-то так мне хочется. Т.е. от -1.250. Если появятся точные данные - исправить недолго.
Добавлено (15.02.2013, 05:32) --------------------------------------------- Еще Вам надо знать какой там грунт - чтобы определить откос котлована и группу разработки. И вытеснение считайте. Это будет объем ж/б в грунте+объем набетонки+объем песка. И уточняйте, чем обратную засыпку делать - местным или провозным грунтом И куда девать вытесненный грунт - в рельеф, на вывоз - и там и там расстояние
Добавлено (15.02.2013, 06:44) --------------------------------------------- А вот еще поясните мне, если
Сообщение отредактировал ТВК - Пятница, 15.02.2013, 06:45
Дата: Пятница, 15.02.2013, 07:24 | Сообщение #
Генерал-лейтенант
Награды:
Группа: Проверенные
Сообщений: 687
Репутация:
Статус: Offline
Рисующая_льдом, Да вот дали мне такую работу..я вчера думала, чокнусь ..пока начала считать арматуру на плиты монолитные ...( вопрос на засыпку : кто должен мне дать общую потребность материалов ??это моя задача ? или проектировщика ??!!)))))) Провокатор, Ой..да?!...хорошо, спасибо вам большое , за то, что заметили такую ошибку !!!! Мне сказать об этом ГИПу????
ТВК,
В общем -мне сейчас сказали:никакой разработки грунта не будет .....единственное, только срезка растительного грунта .. Как думаете:правильно ??!!... Про отметки , которые разные вышли ..может опять ошибочка..
Дата: Пятница, 15.02.2013, 08:32 | Сообщение #
Генерал-майор
Южно-Сахалинск
Награды:
Группа: Проверенные
Город: Южно-Сахалинск
Сообщений: 323
Репутация:
Статус: Offline
Цитата (38qwer)
разработки грунта не будет
... с возу - сметчику легче. После срезки планировку не хотят сделать? Подбетонку прямо на землю лить?
Цитата (38qwer)
Про отметки , которые разные
не обязательно ошибочка, могут быть разные полы, но теперь это неважно. А об отметках обязательно сказать. Про расчеты и
Цитата (38qwer)
это моя задача ? или проектировщика
я давно перестала спорить. Если есть - радуюсь, если нет, проще самой посчитать, чем выколачивать. Хотя сводная спецификация должна быть, но если ее и делают, то в последнюю очередь.
Дата: Пятница, 15.02.2013, 08:44 | Сообщение #
Генерал-майор
Южно-Сахалинск
Награды:
Группа: Проверенные
Город: Южно-Сахалинск
Сообщений: 323
Репутация:
Статус: Offline

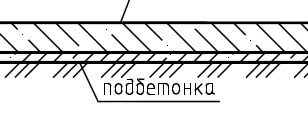

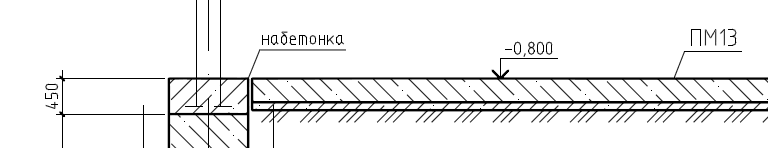

Ну и опять не умею читать чирчижи , поясните плиз. Вот из этого следует, что внутренне пространство чем-то заполнено?
в данном конкретном случае единственно верное решение... у вас это здание строится на бывшей свалки ,или отсыпанный кому чем не лень котлован да еще как видно из общих данных на месте бывшего пруда или русла реки или болото там было)))))проектанты опечатались наверное все же отметка пола 189,2 ???? звонить уточнять!!!! а у вас все просто все в спецификациях есть фундаменты с ФС-1 по ФС-16 ( сваи плюс жб бетон) далее ростверки они в чертежах ПС газываются (подпорная стенка) их там четыре вида и пол ПМ плита монолитная пм-1 по пм-13 ...итого вам нужно посчитать все го то 33 позиции причем все объемы в спецификации есть...и объединить
Дата: Пятница, 15.02.2013, 09:28 | Сообщение #
Генерал-лейтенант
Награды:
Группа: Проверенные
Сообщений: 687
Репутация:
Статус: Offline
ТВК, Татьяна!! по последнему вопросу : я сама незнаю.....но видимо заливать будут..там же монолитные плиты.
Я сейчас вот смету накинула, посмотрите пожалуйста -в верном направлении иду ?!!..
Добавлено (15.02.2013, 09:28) --------------------------------------------- Провокатор,..Хорошо, спасибо !!! начинаю с вашей общей помощью хоть что то ..понимать...
