38qwer, вам нужно по этим двум чертежам посчитать землю? не реально. единственная известная отметка - это низ ростверка (-3.050). чтобы посчитать объём разрабатываемого грунта (выемки) должна быть ещё отметка уровня земли: либо на чертежах ГП - чёрные отметки, либо на геологическом разрезе (тогда нужно знать какая условная отметка принята за "ноль", это обычно там же пишут в примечаниях), некоторые добросовестные проектировщики такие отметки наносят на разрезы стен фундаментов... с помощью нехитрых арифметических действий вы найдёте глубину вашего котлована.
Цитата (ТВК)
следующее Вам задание - с кого-то стрясти отметку земли. Без этого землю не посчитать при всем желании.
полностью согласна!
Дата: Среда, 13.02.2013, 17:15 | Сообщение #
Генерал-майор
Южно-Сахалинск
Награды:
Группа: Проверенные
Город: Южно-Сахалинск
Сообщений: 323
Репутация:
Статус: Offline
Цитата (Рисующая_льдом)
единственная известная отметка - это низ ростверка (-3.050).

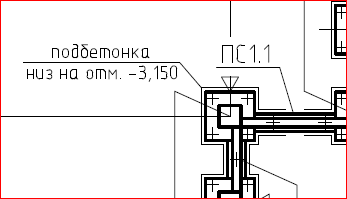

там подбетонка на 3.150 И надо уточнить, если ростверк таки в земле, хочет ли кто-то хоть песочку под него подсыпать. Если вся связь над землей, то из земляных только планировка остается, насколько я понимаю.
Сообщение отредактировал ТВК - Среда, 13.02.2013, 17:22
Дата: Среда, 13.02.2013, 17:25 | Сообщение #
Подполковник
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 133
Репутация:
Статус: Offline
ТВК, мы при подсчёте глубины котлована всегда прибавляли 0,3-0,5 м к глубине ростверка. а бывают такие грунты, когда приходится делать замену на определённую глубину (это тоже в проекте прописывается)... ситуации бывают разные, а на этих двух листах данных явно не хватает. я бы их даже чертежами не назвала - схемы скорее.
даже если в данном случае так, то что вам это даст?
Дата: Среда, 13.02.2013, 17:37 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
lenuly89, нет...
Добавлено (13.02.2013, 17:37) --------------------------------------------- нет не армированная) Рисующая_льдом, да это для другого..... чтоб научится читать чертежи надо просто вспомнить из школы уроки черчения или учебник взять я не шучу..и попробовать самому начертить...вот тогда и понятно станет ...а обозначения на чертежах это вообще не проблема найти ....
