упс! сколько чертежей прибавилось! как это я их просмотрела? про отметку "0.000" вычитала в пояснительной записке.
Цитата (ТВК)
Вот из этого следует, что внутренне пространство чем-то заполнено?

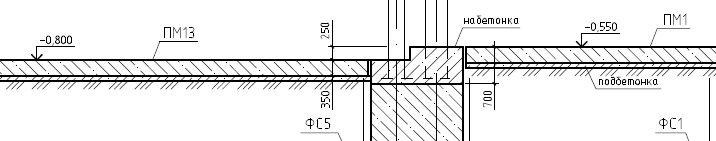

какое пространство? это разрез то ли пола, то ли крыльца. внизу три черты через промежуток - обозначение грунта, две штриховки выше - условное обозначение бетона (чтобы не сливались под разным углом направлены)
Дата: Пятница, 15.02.2013, 09:35 | Сообщение #
Генерал-майор
Южно-Сахалинск
Награды:
Группа: Проверенные
Город: Южно-Сахалинск
Сообщений: 323
Репутация:
Статус: Offline
38qwer, я имею в виду черточки под подбетонкой плиты.
38qwer, в земляных у Вас остались разработка бульдозером 1 группы (срезка раст слоя). Уточняете что сним сделать - сдвинуть, погрузить и вывезти? Я таки добавила бы планировку. Сваи у вас вроде и СН 100.30-8 есть. Ростверки я бы взяла как фундаментные балки
Сообщение отредактировал ТВК - Пятница, 15.02.2013, 09:51
Дата: Пятница, 15.02.2013, 09:51 | Сообщение #
Генерал-лейтенант
Награды:
Группа: Проверенные
Сообщений: 687
Репутация:
Статус: Offline
ТВК, Хорошо, тогда какую расценку ? на планировку и фундаментные балки ??!!!
Дата: Пятница, 15.02.2013, 09:52 | Сообщение #
Генерал-майор
Южно-Сахалинск
Награды:
Группа: Проверенные
Город: Южно-Сахалинск
Сообщений: 323
Репутация:
Статус: Offline
Цитата (Рисующая_льдом)
у меня почему-то не открывается
у Вас какая версия?
Дата: Пятница, 15.02.2013, 09:53 | Сообщение #
Подполковник
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 133
Репутация:
Статус: Offline
а у меня так и не получилось открыть, тоже бы с удовольствием посмотрела(((
прикреплю я, пожалуй, условные обозначения (чёрточки)))
Рисующая_льдом, Валентина! в каком формате для вас сохранить ?
Дата: Пятница, 15.02.2013, 09:56 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
38qwer, выкиньте из головы все эти отметки они нам не к чему...мы выше этого ... 1, сваи в смете они в м3 будут ...находим лист со спецификациями сваи входят в состав конструкции ФС с 1 по 16 ... смотрим марка СН80-30-8 находим ее объем ( по гост или других источников) кол-во множим на объем ... и разобраться с оголовками 2. на сваи льем монолит ж/б фундамент объемы в той же спецификации 16 видов .... далее ростверки в проекте они ПС 4 вида то же самое спецификация множим сумируем...полы ПМ с 1- по 7 ..
Сообщение отредактировал Провокатор - Пятница, 15.02.2013, 09:58
Дата: Пятница, 15.02.2013, 09:56 | Сообщение #
Генерал-лейтенант
Награды:
Группа: Проверенные
Сообщений: 687
Репутация:
Статус: Offline
Оказывается можно только в трех вариантах сохранить..вот в последнем попытаюсь..
Согласно п. 4.5 запрещено размещение материалов попадающих под действие Статьи 1259 и Статьи 1270 ГК РФ, на которые распространяются авторские права правообладателя, без согласования с ним. В случае обнаружения материалов нарушающих права правообладателя просим сообщить через форму обратной связи.
Вот прошу кого-нить пояснить
