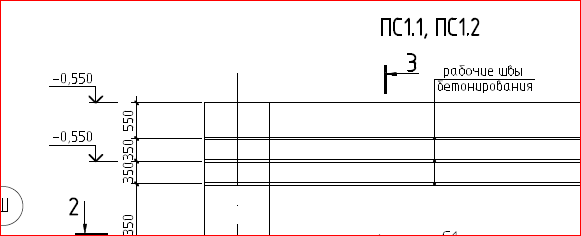

ТВК, ну да косячек...но тут как говорится проектант не виноват ,,,,чертеж еще недооформлен видать у проектанта вырвали ...срочно надо было)))))))
Дата: Среда, 13.02.2013, 19:07 | Сообщение #
Генерал-майор
Южно-Сахалинск
Награды:
Группа: Проверенные
Город: Южно-Сахалинск
Сообщений: 323
Репутация:
Статус: Offline
Ойдаладно А то я в нонешних проектах, вполне себе оплаченных даже, не навидалась всякого Что напоминает нам о важности умения читать (и догадывать) чертежи
Дата: Среда, 13.02.2013, 19:19 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
ТВК, в данном конкретном случае чертеж не оформлен значит это только рабочий материал проектировщика и здесь проектант не виноват.....это как я смету собираю на одну позицию поставлю 5 нормативом и меня тыкать начнут что я не прав....вот когда документ "вышел" в работу тогда и можно хаить проектанта))))
Дата: Среда, 13.02.2013, 19:25 | Сообщение #
Генерал-майор
Южно-Сахалинск
Награды:
Группа: Проверенные
Город: Южно-Сахалинск
Сообщений: 323
Репутация:
Статус: Offline
Провокатор, да не хаю я конкретно этого я чертеж поругиваю и сметчика жалею (смайлик со скупой слезой)
Сообщение отредактировал ТВК - Среда, 13.02.2013, 19:57
Дата: Среда, 13.02.2013, 19:47 | Сообщение #
Генералиссимус
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 3175
Репутация:
Статус: Offline
ТВК, барышня вы мне не интересны...
Дата: Среда, 13.02.2013, 19:48 | Сообщение #
Генерал-майор
Южно-Сахалинск
Награды:
Группа: Проверенные
Город: Южно-Сахалинск
Сообщений: 323
Репутация:
Статус: Offline
Все заметили
Дата: Среда, 13.02.2013, 20:34 | Сообщение #
Сержант
Иркутск
Награды:
Группа: Проверенные
Город: Иркутск
Сообщений: 23
Репутация:
Статус: Offline
За ноль берется уровень пола, так как бъется свайное поле то считайте общий котлован, подбетонка на уровне 3,05, значит котлован будет глубиной 3.05, плюс еще выравнивающий слой см 20, и добавте к объему процентов 20. На стадии проект пойдет. Мне все время по таким приходится работать, а еще когда смета готова притащат переделанные чертежи
Сообщение отредактировал Bond002 - Среда, 13.02.2013, 20:41
Дата: Среда, 13.02.2013, 20:44 | Сообщение #
Подполковник
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 133
Репутация:
Статус: Offline
Bond002, вы считаете, что уровень пола = уровню земли???
Дата: Среда, 13.02.2013, 21:00 | Сообщение #
Сержант
Иркутск
Награды:
Группа: Проверенные
Город: Иркутск
Сообщений: 23
Репутация:
Статус: Offline
Не считаю, но в чертежах всегда так, просто уровень земли потом будет -200 или 300
Дата: Среда, 13.02.2013, 21:40 | Сообщение #
Подполковник
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 133
Репутация:
Статус: Offline
Цитата (Bond002)
Не считаю, но в чертежах всегда так
уровень земли может быть и на отметке -1.500 и на -2.000 и на любом другом уровне.
Добавлено (13.02.2013, 21:40) --------------------------------------------- обычно в чертежах пишется так "за отметку "0.00" принята отметка чистого пола первого этажа, которая соответствует условной отметке на местности (например) 142,90" (пишу по памяти, поэтому может быть формулировка не точной). берём геологический разрез, смотрим, что здание у нас "сидит" на отметке 141,90. значит уровень земли 142,90-141,90=-1,00. низ подбетонки на отметке -3,150, берём 30 см дополнительной глубины, получается глубина котлована = 3.150+0.30-1=2,45. вот как то так. и то это в идеале! потому как и уровень земли может изменяться по длине здания очень и очень сильно.
Дата: Четверг, 14.02.2013, 03:38 | Сообщение #
Сержант
Иркутск
Награды:
Группа: Проверенные
Город: Иркутск
Сообщений: 23
Репутация:
Статус: Offline
Цитата (Рисующая_льдом)
обычно в чертежах пишется так "за отметку "0.00" принята отметка чистого пола первого этажа, которая соответствует условной отметке на местности (например) 142,90" (пишу по памяти, поэтому может быть формулировка не точной). берём геологический разрез, смотрим, что здание у нас "сидит" на отметке 141,90. значит уровень земли 142,90-141,90=-1,00. низ подбетонки на отметке -3,150, берём 30 см дополнительной глубины, получается глубина котлована = 3.150+0.30-1=2,45. вот как то так. и то это в идеале! потому как и уровень земли может изменяться по длине здания очень и очень сильно.
Все это будет в вертикалке, которая идет в главу подготовка строительства, условно до начала строительства площадка приводится к определенным отметкам. Просто у нее не весь комплект чертежей, но если ждать весь то потом запарится успевать их обсчитать. У меня вот один объект с чертежей КМ начался, и по некоторым разделам вообще шпаргалки, сколько метров трубы на какой глубине и сколько колодцев. А ограждение участка вообще линейкой мерила и по масштабу высчитывала. Вы просто везунчик если имеете все чертежи с объемами.
Дата: Четверг, 14.02.2013, 07:32 | Сообщение #
Генерал-лейтенант
Награды:
Группа: Проверенные
Сообщений: 687
Репутация:
Статус: Offline
Цитата (Провокатор)
ни фига себе...я то от души думал домик там какой нибудь в столбик посчитать объем и закрыть ваш вопрос ... а тут смотрю по простому не получится))))
Слава!!Вот о чем и речь....я вся в трансе хорошо, про отметку я спрошу.Сейчас как придут проектировщики.
Цитата (ТВК)
Что там 0.000 ? Полы?
Татьяна..вот я незнаю может в каком другом файле можно сохранить , чтобы можно было увеличивать..Только в каком ???
