Дата: Воскресенье, 08.01.2023, 08:28 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline

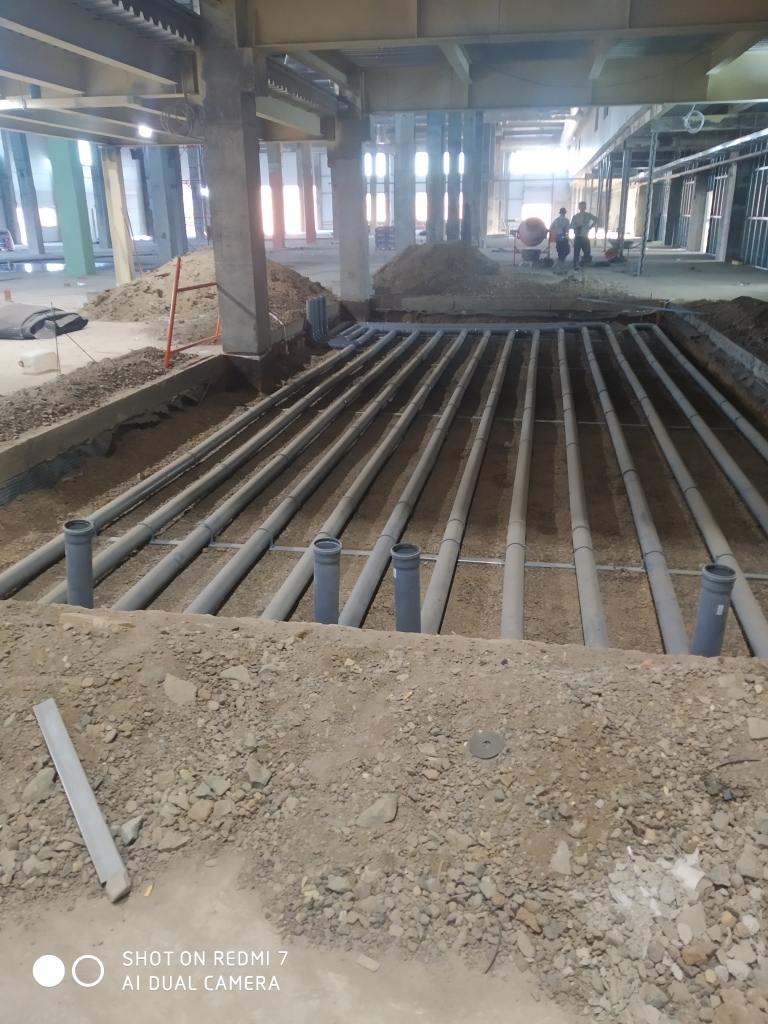

В прошлом году меня заинтересовала одна конструкция. В основание пола уложили полиэтиленовые канализационные трубы диаметром 110 мм соединенные между собой с выпусками наружу. Объект - производственный цех. И был удивлен, когда мне сказали для чего их так уложили.
Дата: Воскресенье, 08.01.2023, 12:58 | Сообщение #
Генерал-майор
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 409
Репутация:
Статус: Offline
Канализация в фугдаментной плите-первый вариает. Второй защитный кожух для прокладки коммуникаций, например кабелей или киповского воздуха. Скорее второй, если это потом не будет раздевалкой
Дата: Воскресенье, 08.01.2023, 13:47 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
ЦитатаE_Tulenin ()
Канализация в фугдаментной плите-первый вариает. Второй защитный кожух для прокладки коммуникаций, например кабелей или киповского воздуха. Скорее второй, если это потом не будет раздевалкой
тоже так думал, но на заднем плане все трубы врезаны в одну, как в регистрах бывает. и эта одна затем тоже имеет выпуски наружу. в качестве подсказки. в твоем варианте есть одно ключевое слово...
Дата: Понедельник, 09.01.2023, 08:33 | Сообщение #
Майор
Награды:
Группа: Проверенные
Сообщений: 81
Репутация:
Статус: Offline
Добрый день, ключевое слово случайно не "раздевалка"? Может это связано как то с сушкой спецодежды?
Дата: Понедельник, 09.01.2023, 09:02 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
Цитатаyuliya1224 ()
ключевое слово случайно не "раздевалка"? Может это связано как то с сушкой спецодежды?
нет. это будет потом залито бетоном. и в цеху спецодежду не сушат.
Дата: Понедельник, 09.01.2023, 10:15 | Сообщение #
Генерал-майор
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 409
Репутация:
Статус: Offline
Цитатаabk63 ()
но на заднем плане все трубы врезаны в одну
не совсем все... две правые крайние между собой соединены... а врезаны в а оду-большего диаметра-я почему-то подумал что это типа колодца...третья справа вообще автономная -точ... вот и подумал или/или... сложно такто-не видно на ближнем виде - как загшенв трубв бем стоякоа, а на заднем как соеденены в три коллекторавсе кроме трех справа
Добавлено (09.01.2023, 10:17) --------------------------------------------- но с нынешными ГИПами из менагеров и не такое можно наворочать... но обычно так делают под фундаментными плитами- типа кожухи для протаскивание коммуникаций, в том числе и канализации
Дата: Понедельник, 09.01.2023, 10:34 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
ЦитатаE_Tulenin ()
но с нынешными ГИПами из менагеров и не такое можно наворочать...
не. нынешние ГИПы до такого не додумаются... это воздушные теплые полы. из горячего цеха воздух вентиляторами загоняется, а потом наружу... говорят в Новотрицке такая система уже работает... в проекте ее не нашел... так что ГИПы отпадают...
Дата: Понедельник, 09.01.2023, 11:10 | Сообщение #
Генерал-майор
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 409
Репутация:
Статус: Offline
abk63, как-то не совсем понятно... сначала бв им надр сделать что-то типа бетонной подготовеи, потом уложить теплоизоуию, потом уже тубы для теплоносителя... брачок-с однак, у строителей
Добавлено (09.01.2023, 11:12) --------------------------------------------- да и выпуски ни к чему... надо с спецом проконсультироваться по ним... напишу тут как с ним перетру...
Дата: Понедельник, 09.01.2023, 11:21 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
E_Tulenin, я минут 10 ходил вокруг и пытался понять как это будет работать... не понял...
Дата: Понедельник, 09.01.2023, 12:46 | Сообщение #
Майор
Награды:
Группа: Проверенные
Сообщений: 81
Репутация:
Статус: Offline
Цитатаabk63 ()
нет. это будет потом залито бетоном. и в цеху спецодежду не сушат.
я поняла что бетоном, я и имела ввиде теплый пол на котором например сушат одежду. Только предполжила, что носителем будет вода из кого-либо горячего контура, а оказывается воздух.
Дата: Понедельник, 09.01.2023, 12:59 | Сообщение #
Генерал-майор
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 409
Репутация:
Статус: Offline
Цитатаyuliya1224 ()
теплый пол на котором например сушат одежду.
это ж химоружие будет
Дата: Понедельник, 09.01.2023, 13:14 | Сообщение #
Майор
Награды:
Группа: Проверенные
Сообщений: 81
Репутация:
Статус: Offline
ЦитатаE_Tulenin ()
это ж химоружие будет
ну мало ли, в проектах еще не то бывает, тем более что строят иногда совсем не то, что в проектах )))
Дата: Понедельник, 09.01.2023, 13:47 | Сообщение #
Генерал-майор
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 409
Репутация:
Статус: Offline
yuliya1224, значит мы работаем по разным проектам... и в разных строительных организациях...
Дата: Вторник, 10.01.2023, 11:26 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline
Вааще лет 10 назад подобное смонтировано на одном из оборонных заводов питера. Вся подсобка литеек (от участка форм и заготовки до раздевалок обогревается , гвс-ка тоже своя) Первый вариант был пвх, второй-чугунная фанина. И без всяких грунтовых теплоизоляций..)) КПД никакой, но до -15 в цехах тепло-ниже +10 не опускается. А так-топили улицу.. За 10 лет пару раз вентиляторы только меняли..(тока что спросил главинжа)
Дата: Пятница, 20.01.2023, 13:30 | Сообщение #
Участник конкурса Защитник 2012
Красногорск
Награды:
Группа: Администраторы
Город: Красногорск
Сообщений: 2933
Репутация:
Статус: Offline
В пассивных домах подобным образом делают подогрев/охлаждение воздуха. В землю закапывают трубы. В земле постоянная температура +7 градусов если память не изменяет. Летом горячий уличный воздух охлаждается через землю, зимой холодный воздух подогревается. Рекуперация воздуха. Но обычно такое не заливается бетоном
