volga080, 1 у Вас там вроде основание под непроходной канал или лоток, а не под трубы... Считаете тогда от боковой поверхности сборных лотков, если лотки сборные. Если монолитные лотки - то 0,2*2 + ширина конструкции с учетом опалубки и её крепления. 2. Не верно читаете... "при устройстве искусственных оснований под трубопроводы, кроме грунтовых подсыпок, коллекторы и подземные каналы - не менее ширины основания с добавлением 0,2 м с каждой стороны" Хотя тут и безграмотность разработчиков тоже присутствует. )
По русски, правильно было бы так "при устройстве искусственных оснований (кроме грунтовых подсыпок) под трубопроводы, коллекторы и подземные каналы - не менее ширины основания с добавлением 0,2 м с каждой стороны
Дата: Пятница, 08.12.2017, 04:32 | Сообщение #
Инженер-сметчик
Симферополь
Награды:
Группа: Модераторы
Город: Симферополь
Сообщений: 7566
Репутация:
Статус: Offline
Цитатаvolga080 ()
Вячеслав, а точно 0,6, а не 0,7? сколько помню - всегда 0,7 принимала
в последнем СП-СНиП, и предпоследнем СНиП по 0,6м 0,7 м это было очень-очень давно, ещё в старом-престаром СНиП-III-Б.1-71 и старом СНиП-III-8-76. Но в книжках до сих пор встречаются такие рекомендации - по 0,7 м для прохода людей.
Дата: Пятница, 08.12.2017, 07:55 | Сообщение #
Генералиссимус
Ростов-на-Дону
Награды:
Группа: Модераторы
Город: Ростов-на-Дону
Сообщений: 21653
Репутация:
Статус: Offline
Цитатаslavalit ()
Если монолитные лотки - то 0,2*2 + ширина конструкции с учетом опалубки и её крепления.
почему? чем монолит от сборного ж/б отличается? сами же пишете:
Цитатаslavalit ()
По русски, правильно было бы так "при устройстве искусственных оснований (кроме грунтовых подсыпок) под трубопроводы, коллекторы и подземные каналы - не менее ширины основания с добавлением 0,2 м с каждой стороны
это касается оснований, а не конструкций. лоток - это не основание, это как раз конструкция. а вот подбетонка под трубопровод (без устройства лотка) - основание.
Дата: Пятница, 08.12.2017, 08:07 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
Цитатаveronika-2 ()
а вот подбетонка под трубопровод (без устройства лотка)
в траншеях не делается. только песок или просеянная земля...
Дата: Пятница, 08.12.2017, 08:12 | Сообщение #
Генералиссимус
Ростов-на-Дону
Награды:
Группа: Модераторы
Город: Ростов-на-Дону
Сообщений: 21653
Репутация:
Статус: Offline
abk63, ну это я как вариант сказала. по факту - основания не встерчала никогда, но вот в 23 сб есть они: расценки ФЕР23-01-001-04, ...-05
Дата: Пятница, 08.12.2017, 08:22 | Сообщение #
Инженер-сметчик
Симферополь
Награды:
Группа: Модераторы
Город: Симферополь
Сообщений: 7566
Репутация:
Статус: Offline
Цитатаveronika-2 ()
это касается оснований, а не конструкций. лоток - это не основание, это как раз конструкция. а вот подбетонка под трубопровод (без устройства лотка) - основание.
...оснований под трубопроводы, коллекторы и подземные каналы. Там в чертеже - основание из бетона шириной 630мм под лоток шириной 430 мм.
Дата: Пятница, 08.12.2017, 08:24 | Сообщение #
Генералиссимус
Ростов-на-Дону
Награды:
Группа: Модераторы
Город: Ростов-на-Дону
Сообщений: 21653
Репутация:
Статус: Offline
slavalit, значит не допоняла вас
Цитатаslavalit ()
Если монолитные лотки - то 0,2*2 + ширина конструкции с учетом опалубки и её крепления
но с вот этим не согласна
Дата: Пятница, 08.12.2017, 08:27 | Сообщение #
Инженер-сметчик
Симферополь
Награды:
Группа: Модераторы
Город: Симферополь
Сообщений: 7566
Репутация:
Статус: Offline
veronika-2,
Цитатаveronika-2 ()
почему? чем монолит от сборного ж/б отличается?
опалубку под монолит надо закрепить распорками, под это место в траншее нужны. Ну и в СП так написано )
Дата: Пятница, 08.12.2017, 09:22 | Сообщение #
Генералиссимус
Ростов-на-Дону
Награды:
Группа: Модераторы
Город: Ростов-на-Дону
Сообщений: 21653
Репутация:
Статус: Offline
Цитатаslavalit ()
опалубку под монолит надо закрепить распорками, под это место в траншее нужны. Ну и в СП так написано )
так я про то что не 0,2 должно быть, а либо 0,6, либо 0,7! т.к еще и гидроизоляцию делать нужно, т.е нужен полноценный проход для рабочих! хотя может я и не права, принимая во внимание лоток=канал. надо смотреть размер лотков, конечно.
Дата: Пятница, 08.12.2017, 14:48 | Сообщение #
Подполковник
Награды:
Группа: Проверенные
Сообщений: 100
Репутация:
Статус: Offline
0,63+0,6*2 ширина низа траншеи. Чтобы посчитать объем колодца нужно сложить все элементы колодца для определения высоты, низ котлована для колодца диаметром 1 м равен 2,2 м2*на высоту
Дата: Пятница, 08.12.2017, 15:02 | Сообщение #
Генералиссимус
Сочи
Награды:
Группа: Проверенные
Город: Сочи
Сообщений: 3853
Репутация:
Статус: Offline
volga080, Объем земли, вынутой для монтажа колодца равен объему усеченной четырехгранной пирамиды, или если сможете выкопать круглый- объем усеченного конуса.
Дата: Четверг, 14.12.2017, 09:24 | Сообщение #
Мисс Март 2012
Апатиты
Награды:
Группа: Модераторы
Город: Апатиты
Сообщений: 5572
Репутация:
Статус: Offline

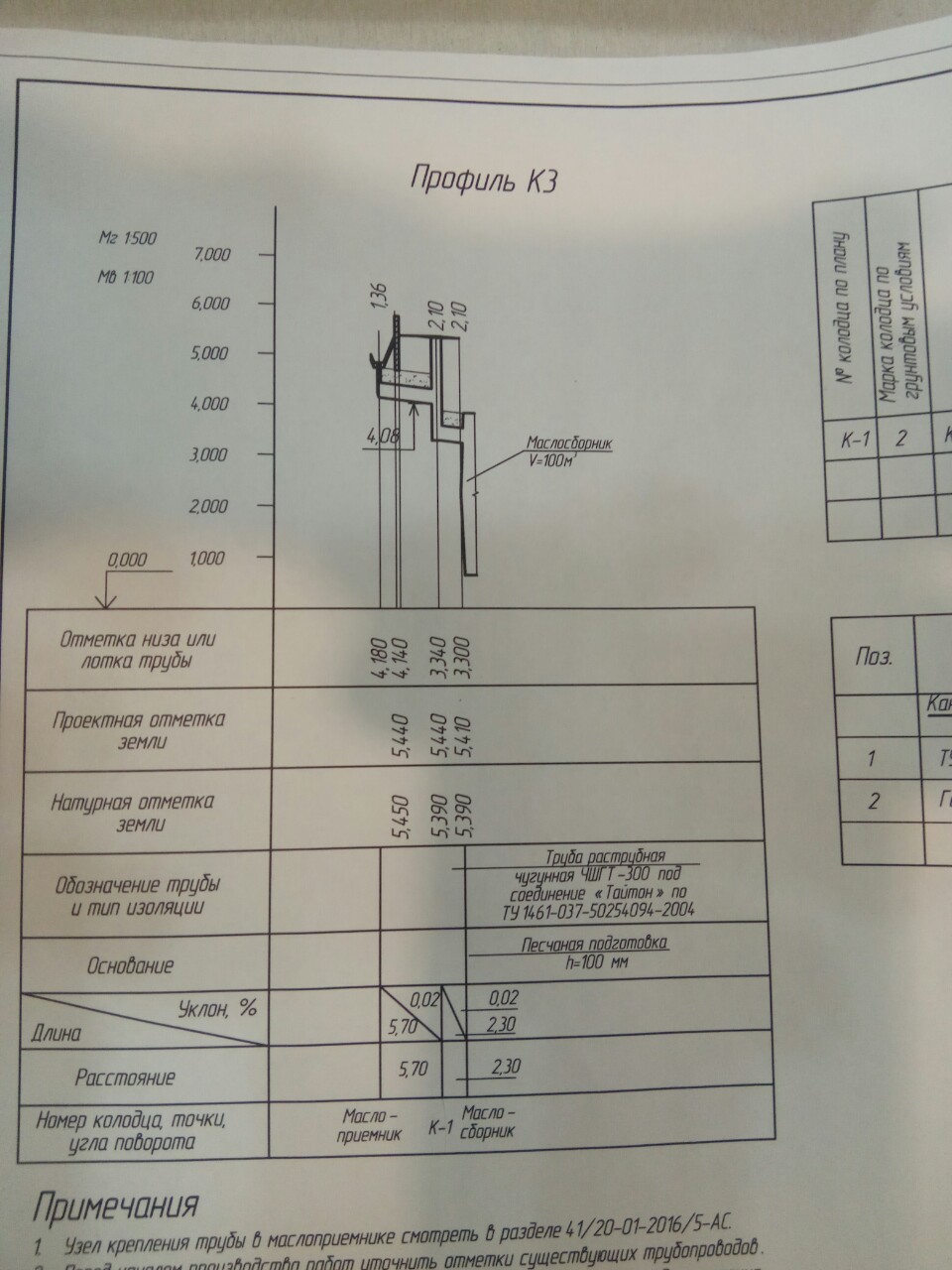

Помогите, пожалуйста, посчитать объем земли по профилю. Не могу разобраться. К своему стыду ни разу не считала по профилю, поэтому не умею у меня труба ЧШГТ-300 и колодец. Под колодец посчитала с помощью программки, под трубу не могу сообразить, какие отметки нужно брать для расчета.
длина - 5,7 метра, ширина - определяйся, не меньше 0,7 метров, глубина - 1,36+2,1 = 3,46/2=1,73+0,1 на основание. но у тебя там еще 2,2 метра длины... с другой глубиной
Дата: Четверг, 14.12.2017, 09:34 | Сообщение #
Мисс Март 2012
Апатиты
Награды:
Группа: Модераторы
Город: Апатиты
Сообщений: 5572
Репутация:
Статус: Offline
veronika-2, спасибо! теперь поняла, какие цифры смотреть.
