Цитатаnaganova88 ()
а глубину какую взять не поняла что то. вы бы как взяли? подскажите
глубина промерзания по нормативу и плюсом диаметр..Это будет глубина траншеи но так-как у вас во допропрпусканя - то высота насыаи плюс 1 м в материке и диаметр... если нет подсыпки...
Дата: Понедельник, 25.07.2016, 13:07 | Сообщение #
Генералиссимус
Ростов-на-Дону
Награды:
Группа: Модераторы
Город: Ростов-на-Дону
Сообщений: 21653
Репутация:
Статус: Offline
тема объединена с существующей
Дата: Понедельник, 25.07.2016, 13:38 | Сообщение #
Полковник
Награды:
Группа: Проверенные
Сообщений: 213
Репутация:
Статус: Offline
ЦитатаТюленин ()
глубина промерзания по нормативу и плюсом диаметр
Еще подготовка. Для Крыма 0,8+0,5+0,1, например.
Добавлено (25.07.2016, 13:38) --------------------------------------------- а ширину
Цитатаleonenkoka ()
СНиП 3.02.01-87 (действующая редакция СП 45.13330.2012) раздел 6, п. 6.1., п.п. 6.1.3.
Дата: Воскресенье, 03.12.2017, 15:13 | Сообщение #
Подполковник
Награды:
Группа: Проверенные
Сообщений: 100
Репутация:
Статус: Offline
Добрый день.
Подскажите, как правильно посчитать объем земляных масс.
Отметка низа или лотка трубы 1,45 м
Размер лотка длина 3м, ширина 0,43м, высота 0,43м
Бетонная подготовка 3м, ширина 0,63м, высота 0,1м
Уплотняемый грунт (глина) длина 3м, высота 0,3м, как определить ширину?
Правильно ли я считаю:
глубина 1,45+0,1+0,3=1,85м
длина 3 мм
ширину дна траншеи не знаю как брать в СП45.13330.2012 прочитал но не понял
Дата: Воскресенье, 03.12.2017, 17:45 | Сообщение #
Генералиссимус
Ростов-на-Дону
Награды:
Группа: Модераторы
Город: Ростов-на-Дону
Сообщений: 21653
Репутация:
Статус: Offline
Цитатаvolga080 ()
как определить ширину?
0,63+2*0,7
Цитатаvolga080 ()
глубина 1,45+0,1+0,3=1,85м
не лишние ли 0,3?
Дата: Понедельник, 04.12.2017, 12:11 | Сообщение #
Подполковник
Награды:
Группа: Проверенные
Сообщений: 100
Репутация:
Статус: Offline
Объем земляных масс по продольному профилю не знаю, как считать.
Добавлено (04.12.2017, 12:11) --------------------------------------------- Вопрос 0,63+2*0,7
Сообщение отредактировал volga080 - Понедельник, 04.12.2017, 12:04
Дата: Понедельник, 04.12.2017, 12:30 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
Цитатаvolga080 ()
Объем земляных масс по продольному профилю не знаю, как считать.
у вас нет этого профиля в чертежах...
Дата: Понедельник, 04.12.2017, 12:41 | Сообщение #
Генералиссимус
Ростов-на-Дону
Награды:
Группа: Модераторы
Город: Ростов-на-Дону
Сообщений: 21653
Репутация:
Статус: Offline
Цитатаvolga080 ()
2 это что0,7 это что
проходы по технике безопасности. с 2 сторон. не менее 70 см
Дата: Понедельник, 04.12.2017, 23:20 | Сообщение #
Подполковник
Награды:
Группа: Проверенные
Сообщений: 100
Репутация:
Статус: Offline
Доброй ночи. Продольный профиль. В СП45.13330.2012 в разделе 6.1.2 (кроме искусственных оснований трубопроводов, коллекторов и т.п.) должно быть в свету не менее 0,6 м.6.1.3 под ленточные фундаменты и другие подземные конструкции - должна включать ширину конструкции с учетом опалубки, толщины изоляции и креплений с добавлением 0,2 м с каждой стороны;
под трубопроводы, кроме магистральных, с откосами положе 1:0,5 - не менее наружного диаметра трубы с добавлением 0,5 м при укладке отдельными трубами и 0,3 м при укладке плетями;
при устройстве искусственных оснований под трубопроводы, кроме грунтовых подсыпок, коллекторы и подземные каналы - не менее ширины основания с добавлением 0,2 м с каждой стороны;
Сообщение отредактировал volga080 - Понедельник, 04.12.2017, 23:37
Дата: Вторник, 05.12.2017, 00:04 | Сообщение #
Генералиссимус
Сочи
Награды:
Группа: Проверенные
Город: Сочи
Сообщений: 3853
Репутация:
Статус: Offline
volga080, Продольный профиль- это отметки ВЕРХА ГРУНТА И НИЗА ТРАНШЕИ вдоль трассы между колодцами, или максимальными или минимальными отметками трассы. А если короче- профиль трассы.
Дата: Вторник, 05.12.2017, 21:56 | Сообщение #
Подполковник
Награды:
Группа: Проверенные
Сообщений: 100
Репутация:
Статус: Offline
Люди помогите. На основании какого документа принимать ширину траншеи 0,63м +2*0,7. Посмотрел 0,3 это обратная засыпка глиной, Вы правы это лишний объем. Участок Поз. 1-ВКК-2=5 м, 5- 1,1м =3,9 м длина траншеи за вычетом объема котлована колодца (кольцо д=1 м ширина котлована 2,2м/2=1,1 м)
Добавлено (05.12.2017, 22:06) --------------------------------------------- СП 45.13330.2012 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87 ТАБЛ.6,1
Дата: Среда, 06.12.2017, 02:10 | Сообщение #
Инженер-сметчик
Симферополь
Награды:
Группа: Модераторы
Город: Симферополь
Сообщений: 7566
Репутация:
Статус: Offline

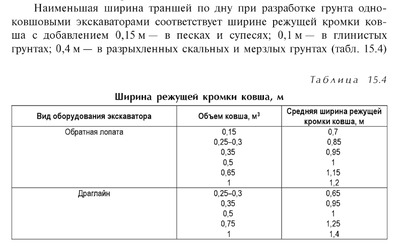

volga080, минимальная ширина траншеи по дну в Вашем случае будет 0,63+2*0,6 если есть необходимость передвижения людей вдоль канала (п.6.1.2) или 0,63+2*0,2 если такой необходимости нет (п.6.1.3) и ещё зависит от размера ковша применяемого экскаватора, там же в СНиПе - п.6.1.3 0,63+2*0,2 такой ширины можно добиться только экскаватором с малым ковшом до 0,25-0,30 м3, и то не во всех грунтах.
0,63+2*0,6 если есть необходимость передвижения людей вдоль канала (п.6.1.2)
а она будет поскольку конструкции надо гидроизолировать ) Вячеслав, а точно 0,6, а не 0,7? сколько помню - всегда 0,7 принимала кстати да... в траншеях надо еще учитывать ширину ковша экскаватора. а то некоторые 0,3 м ширину умудряются закладывать. и под колодцы - котлованы круглого сечения делать
Дата: Четверг, 07.12.2017, 22:23 | Сообщение #
Подполковник
Награды:
Группа: Проверенные
Сообщений: 100
Репутация:
Статус: Offline
Спасибо за помощь.
По поводу (п.6.1.2) 0,6 м если есть необходимость передвижения людей вдоль канала (кроме искусственных оснований трубопроводов, коллекторов и т.п.) разве бетонная подготовка это не искусственное основание под трубопровод
По поводу (п.6.1.3) 0,2 м меня немного формулировка смутила (при устройстве искусственных оснований под трубопроводы, кроме грунтовых подсыпок, коллекторы и подземные каналы - не менее ширины основания с добавлением 0,2 м с каждой стороны)
