Дата: Понедельник, 29.10.2012, 13:04 | Сообщение #
Рядовой
Череповец
Награды:
Группа: Проверенные
Город: Череповец
Сообщений: 13
Репутация:
Статус: Offline
зачем составить? Сами:) Прошу пояснить метод подсчета количества функций ПО в АСУТП. Или тут полет фантазии? Исходя из определения функции ПО в самом сборнике (в конце файла по ссылке), в голове ясной картины не вырисовывается...:)
Дата: Понедельник, 29.10.2012, 13:59 | Сообщение #
Рядовой
Череповец
Награды:
Группа: Проверенные
Город: Череповец
Сообщений: 13
Репутация:
Статус: Offline
ТОУ одно - с него берутся 50 параметров и выводится все на визуализацию (проект диспетчеризации). Если брать каждый параметр как функцию, то вроде как не совсем правильно.
Дата: Понедельник, 29.10.2012, 14:17 | Сообщение #
Рядовой
Череповец
Награды:
Группа: Проверенные
Город: Череповец
Сообщений: 13
Репутация:
Статус: Offline
технологический обьект управления - ну например, доменная печь. С этого обьекта контролируются 50 различных параметров. Автоматизированная система принимает сигналы, первично обрабатывает, контролирует отклонения от заданных величин и, выводит все это на монитор. Ну и архивирование данных. Соответственно, как считать функции? Если по сигналам, то много вроде как (с одного крупного агрегата может быть 1000 сигналов поступать). Если по категориям функций, то вроде как мало ( прием сигналов - 1 функция, обработка сигналов - 1 функция, архивирование данных - 1 функция и т.д.)
Дата: Понедельник, 29.10.2012, 14:21 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline
Quote (Tonic2)
по категориям ОДНОТИПНЫХ функций
+1 часть ФЕРп2
Дата: Понедельник, 29.10.2012, 14:35 | Сообщение #
Рядовой
Череповец
Награды:
Группа: Проверенные
Город: Череповец
Сообщений: 13
Репутация:
Статус: Offline
По сигналам все ясно. Количество информационных и управляющих каналов определено. Скажем, те же 50 каналов. Но это ведь не одно и тоже, что и функция программы во второй части?
Дата: Понедельник, 29.10.2012, 14:44 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline

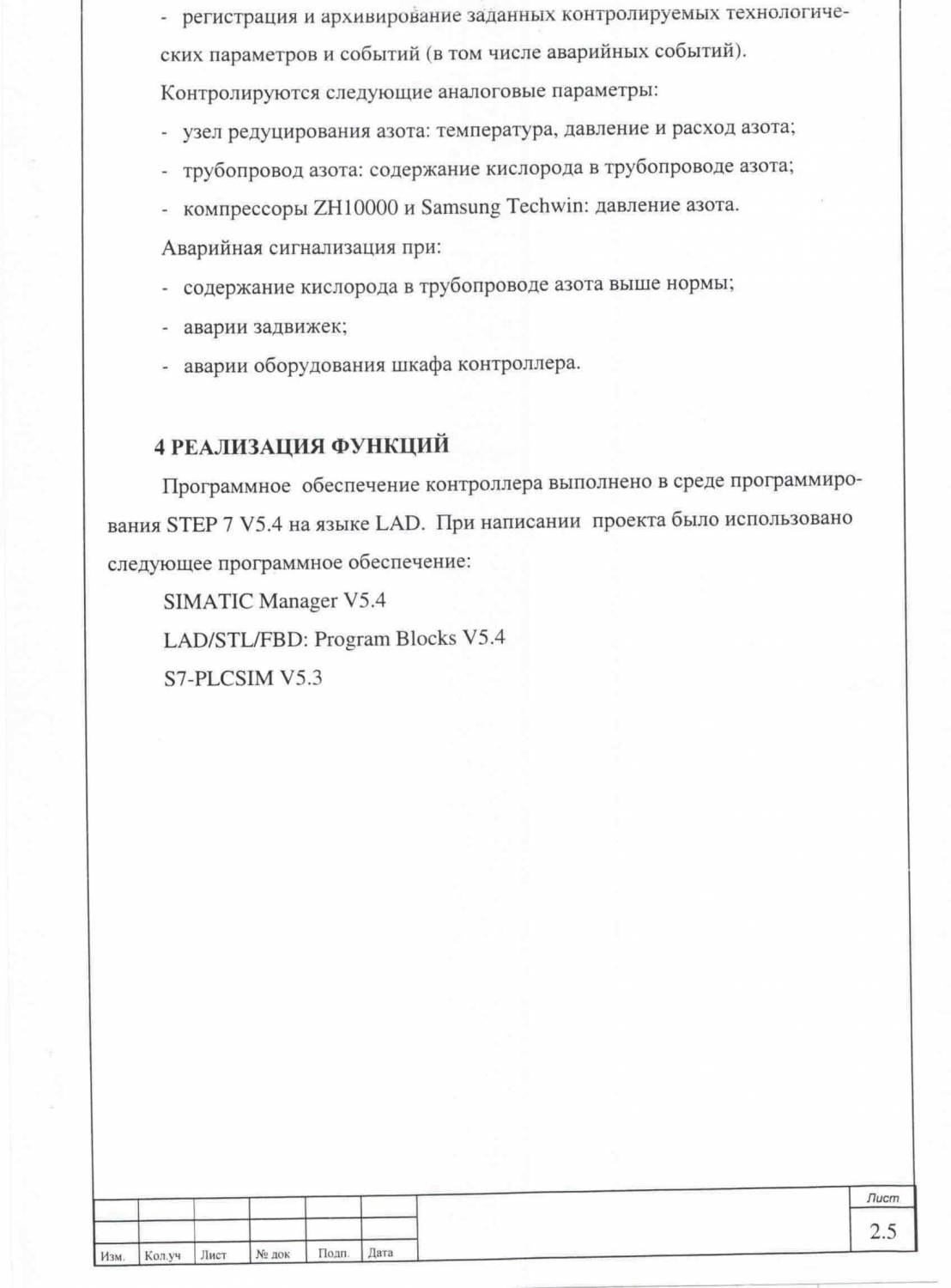

чтобы много не писать.. заглянем сюда.. http://ru.wikipedia.org/wiki....8%D1%8F Другими словами функция-это программируемый алгоритм работы, для Вашего АСУ все расписано на 2-ом листе ПЗ.
Дата: Понедельник, 29.10.2012, 14:48 | Сообщение #
Рядовой
Череповец
Награды:
Группа: Проверенные
Город: Череповец
Сообщений: 13
Репутация:
Статус: Offline
abk63, а что, если система диспетчеризации? Нет управляющих сигналов. Есть вывод на монитор параметров и аварийная сигнализация при выход параметра за допуск.
Дата: Понедельник, 29.10.2012, 14:50 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline
Quote (Tonic2)
система диспетчеризации
подлежит ПНР?
Дата: Понедельник, 29.10.2012, 14:56 | Сообщение #
Рядовой
Череповец
Награды:
Группа: Проверенные
Город: Череповец
Сообщений: 13
Репутация:
Статус: Offline
Тюленин, но по сборнику максимум определен 100 функций для 4 категории сложности. Тогда получается любая мало мальски серьезная АСУ с каналами под 500шт. будет 4 категорией сложности ПО, что не логично.
Добавлено (29.10.2012, 14:56) --------------------------------------------- vladnik, почему нет? Новый контроллер, часть старых и часть новых датчиков, новое сетевое оборудование и новое ПО на контроллер и на компы визуализации.
Дата: Понедельник, 29.10.2012, 15:01 | Сообщение #
Генералиссимус
Москва
Награды:
Группа: Проверенные
Город: Москва
Сообщений: 4057
Репутация:
Статус: Offline
Коллеги не путаете функции АСУ ТП и функции конкретного инсталированного ПО. А в одной АСУ ТП может быть осень много различного ПО...
Дата: Понедельник, 29.10.2012, 15:13 | Сообщение #
Рядовой
Череповец
Награды:
Группа: Проверенные
Город: Череповец
Сообщений: 13
Репутация:
Статус: Offline
ГЭСНп 02-02-01 Инсталляция общего и специального ПО АС ГЭСНп 02-02-02 Функциональная настройка общего ПО АС ГЭСНп 02-02-03 Функциональная настройка специального ПО АС
Что я путаю?
Добавлено (29.10.2012, 15:13) --------------------------------------------- Я в первом посте ссылку на сайт разместил. Там этот второй раздел есть... Тюленин, первая часть - аппаратная наладка, по каналам. Вторая часть - аппаратно-программная
Дата: Понедельник, 29.10.2012, 15:47 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline
тема как раз интересная.. для понимания отличия функции от цепи прохождения электрического сигнала от датчика до исполнительного устройства..и его отработки.. Различия ПНР и программирования. Вот давеча мне насчитали на программирование управления системы кондиционирования из 10 кондиционеров с одним общим контроллером 60 функций..
Дата: Понедельник, 29.10.2012, 15:50 | Сообщение #
Рядовой
Череповец
Награды:
Группа: Проверенные
Город: Череповец
Сообщений: 13
Репутация:
Статус: Offline
vladnik, согласен. Мне принесли смету, в которой 97 каналов по первой части и 97 же функций по второй части:) Теперь надо обосновать как-то, что составитель сметы не прав:)
Дата: Понедельник, 29.10.2012, 15:53 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline
Quote (Тюленин)
программирование не есть и02-02...
тогда ЧТО есть 2ой отдел?
вкручивание шурупов в контроллер?
Сообщение отредактировал vladnik - Понедельник, 29.10.2012, 15:55
