Зачем врезка в газопровод после регулятора давления газа
Дата: Понедельник, 24.06.2013, 19:51 | Сообщение #
Рядовой
Ревда
Награды:
Группа: Пользователи
Город: Ревда
Сообщений: 5
Репутация:
Статус: Offline

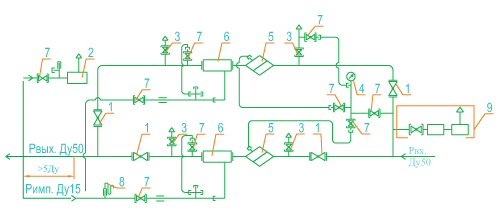

На функциональных схемах газораспределительных установок после регулятора газа на трубе до крана две врезки. Одна для свечи-продувка, другая для чего не знаю. Прошу помочь понять для чего врезка.
Дата: Понедельник, 24.06.2013, 20:04 | Сообщение #
Генералиссимус
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 3175
Репутация:
Статус: Offline
Руслан2831, где? Свечу видно.. № второй врезки и где?
Добавлено (24.06.2013, 20:04) --------------------------------------------- если №7 до это дренаж... конденсат отводят постоянно...
Дата: Понедельник, 24.06.2013, 22:24 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
Руслан2831, у вас схема на ГРП с основной и резервной линиями редуцирования,,, эта врезка для сброса газа при повышении давления http://rimgaz.ru/grp/04-2u1/job.html типа того
Сообщение отредактировал Провокатор - Понедельник, 24.06.2013, 22:25
Дата: Понедельник, 24.06.2013, 22:26 | Сообщение #
Генералиссимус
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 3175
Репутация:
Статус: Offline
Провокатор, это поз.3... а я так понимаю его интересует поз.7
Дата: Понедельник, 24.06.2013, 22:46 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
Тюленин, поз 3 на продув а поз 7 на сброс давления
Дата: Понедельник, 24.06.2013, 23:18 | Сообщение #
Генералиссимус
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 3175
Репутация:
Статус: Offline
Провокатор, поз. 3 это конденсат
Дата: Вторник, 25.06.2013, 07:59 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
Тюленин, вроде отвод конденсата должен от фильтра идти на схеме от поз 5 ...
Дата: Вторник, 25.06.2013, 09:58 | Сообщение #
Победитель конкурса Защитник 2012
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 4661
Репутация:
Статус: Offline
Я конечно не спец-пипец, как некоторые, поэтому могу ошибаться. Окромя позиции №7 на схеме нет второй врезки. Сама поз. №7 это врезка для сброса выходного давления если оно (Рвых) превысит заданное. Следовательно Провокатор, прав. Ну и что у нас тогда получается... на выходном трубопроводе делается врезка, через запорную арматуру, подключается сбросной клапан (поз.2). Импульсная трубка соединяет и передает значение давления (Римп) на регулятор давления газа (поз.6), выставленный на значение (Рвых) выходного давления. Следовательно если Римп будет больше Рвых, то предохранительный сбросной клапан сбросит давление в выходном трубопроводе на величину Рсб. Как то так.
Сообщение отредактировал Серьга - Вторник, 25.06.2013, 09:59
Дата: Вторник, 25.06.2013, 10:04 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
Цитата (Серьга)
Импульсная трубка соединяет и передает значение давления (Римп) на регулятор давления газа (поз.6), выставленный на значение (Рвых) выходного давления. Следовательно если Римп будет больше Рвых, то предохранительный сбросной клапан сбросит давление в выходном трубопроводе на величину Рс
ого как завернул...откуда инфа? вторая врезка это поз 3 между поз 7 и поз 1 ....
Дата: Вторник, 25.06.2013, 10:12 | Сообщение #
Победитель конкурса Защитник 2012
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 4661
Репутация:
Статус: Offline
Цитата (Провокатор)
откуда инфа
Учусь же на ТГиВ.
Цитата (Провокатор)
вторая врезка это
= Поз.7 = стрелка в левом верхнем углу схемы, или запорная арматура, я это имею ввиду. Позиции 3 это продув. И никак это не может быть врезкой.
Дата: Вторник, 25.06.2013, 10:16 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
Цитата (Серьга)
Позиции 3 это продув. И никак это не может быть врезкой.
как так?... это же врезка чистой воды ..и кстати поз 3 не только на продув а и для настройки клапана поз 7
Дата: Вторник, 25.06.2013, 10:25 | Сообщение #
Генералиссимус
Уфа
Награды:
Группа: Проверенные
Город: Уфа
Сообщений: 3175
Репутация:
Статус: Offline
Не надо теории..Смотрим схему... Рассматрмваем только основеую, т.е. на схеме нижнюю линию... Кран отсечной (переключение основная/резервная). Далее врезка и свеча. Всё понятно? Фильтр. Понятно.... Далее понятно?... Мне нет, ибо я перед РДГ не вижу ПЗК (предохранительного запорного клапана) - или поз.3 это не свеча а клапан?. Идём далее... Стоит клапан. Именно с него и после него сбор конденсата, хотя д.б. с фильтра. Чтобы спорить смотрите куда после клапана идут через поз.7 трубы в ескость сбора конденсата.... Далее поз.7 - свеча или ПСК (предохранительно сбросной клапан)..??? Нужна схема и описание к ней.... Но моё мнение поз.3 это клапана, т.е. вопрошающий не прав сразу, ибо там не
Цитата (Руслан2831)
Одна для свечи-продувка
а для ПСК и ПЗК врезки (поз.3) и поз.7 - ЗА для отвода КОНДЕНСАТА Салаги...
Добавлено (25.06.2013, 10:25) --------------------------------------------- а не перепутал ли проектант обвязку фильтра и регулятора?
Сообщение отредактировал Тюленин - Вторник, 25.06.2013, 10:20
Дата: Вторник, 25.06.2013, 10:36 | Сообщение #
Генералиссимус
Лакинск
Награды:
Группа: Заблокированные
Город: Лакинск
Сообщений: 1706
Репутация:
Статус: Offline
Цитата (Тюленин)
а для ПСК и ПЗК врезки (поз.3) и поз.7 - ЗА для отвода КОНДЕНСАТА Салаги
привыкли на магистральных конденсат постоянно отбирать и тут чуть что сразу конденсат)))) конденсат из фильтра берется до ПЗК ..... если конденсат попадет в ПЗК он будет работать не правильно (от поз 5 вторая нитка)... а ПСК это поз 2
а не перепутал ли проектант обвязку фильтра и регулятора?
я вчера тоже подумал так ...даже написал сюда по этому вопросу потом стер решил разобратся че за ГРП у него? и нашел...потом пару часов убил на изучение так как в ГРП я ни в зуб ногой первый раз его вижу ...поняв принцип работы сделал выводы))) как то так... да и схема у автора не новая а стандартная для ГРП вот тип щас поищу...
Дата: Вторник, 25.06.2013, 10:37 | Сообщение #
Победитель конкурса Защитник 2012
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 4661
Репутация:
Статус: Offline
Короче пусть как вопрошающий объяснит, какую позицию он врезкой называет. По мне так тут три врезки. Вход, выход и на сброс. почему Вы позиции 3 считаете врезкой... мне не понятно. Это внутренность самого ГРП. Как можно подключить ШКАФ больше чем на 2 врезки?
