Если по этой расценки будете брать 10-01-051-15( разделка кабеля пистолетом кабель 5х2), то там конец кабеля это 10 жил, соответственно делите свое количество жил на 10. Экспертиза пропускает
Сообщение отредактировал miks1969 - Среда, 12.12.2012, 23:28
Дата: Среда, 12.12.2012, 21:19 | Сообщение #
Сержант
Архангельск
Награды:
Группа: Проверенные
Город: Архангельск
Сообщений: 37
Репутация:
Статус: Offline
miks1969, а вот в этой теме http://cmet4uk.ru/forum/34-1549-1 в сообщении № 10 про жилы ни слова не говорится. Я ни в коем случае не хочу подорвать ваш авторитет, я хочу найти истину! в данный момент она заключается в количестве концов подключаемого кабеля.
Следуя вашим указаниям и схеме ЛВС, считаю: (366*8*2)+(10*8*2)=5856+160=6016 подключаемых жил 6016/10=602 конца в расценке единица измерения 10 концов, след-но делим ещё на 10. 60 (10 концов) так??? Простите, что до примитива доходит, но надо всё по полочкам разложить.
10*8*2 - это подключение патч-панелей. на схеме (пдф-файл в моём сообщении №17) их 11 в 10 шкафах, один из которых серверный, к которому, как я понимаю, 9 остальных подключаются.
Сообщение отредактировал Liv - Среда, 12.12.2012, 23:08
У меня правильно. В расценке емкость кабеля 5Х2. у Вас 4Х2. прямой расценки на 4х2 нет, посему сперва нужно перевести в жилы а после вычислить сколько концов.
Дата: Среда, 12.12.2012, 23:35 | Сообщение #
Сержант
Архангельск
Награды:
Группа: Проверенные
Город: Архангельск
Сообщений: 37
Репутация:
Статус: Offline
ясно, спасибо, просветитель!
Сообщение отредактировал Liv - Среда, 12.12.2012, 23:36
Дата: Воскресенье, 16.12.2012, 00:55 | Сообщение #
Подполковник
Казань
Награды:
Группа: Проверенные
Город: Казань
Сообщений: 115
Репутация:
Статус: Offline
Quote (dozor)
м, сомнительно что бы "сила" проходила в одном кабель-канале со слаботочкой. НО, это нужно уточнить!
А про кабель-канал с перегородкой не слыхали, для примера легранд или дкс больших сечений, внутрь ставится перегородка если надо силу от слаботочки отделить, даже в сигнализации претензий не было хотя по нормам при параллельной прокладке не менее полметра допускается. Легранд вообще мне один раз привезли :по факту было 2 короба в одном, только закрывался двумя крышками. А тут тем более лоток металлический, значит перегородки должны быть металлические. а вполне возможно он пойдет по двум параллельным трассам, проект надо глядеть.
а) количество рабочих мест: 366 и патч-панелей: 11.
Quote (Liv)
. тогда 366+11=377 б) 366+11+11(коммутаторы)+10(ибп)=398
неправильно все это. 366 розеток на рабочем месте и соответственно 366 портов используется в патч-панелях. если у вас допустим все 36-ти портовые патч-панели в патч-панелях будет всего 48х11 528 портов, а используется (расшивается) из них 366.
Quote (Liv)
Количество участков при проведение тестирования кабеля UTP на соответсвие категории 5Е будет равняться количеству концов при разводке?
366 по количеству рабочих мест, столько же будет кусков кабеля, от сервера до рабочего места. В структурированных кабельных системах используются 45 разъемы, это я вам как врач говорю, одна и та же розетка может использоваться и под телефонию, и под компьютер или допустим сетевой принтер, все зависит от того как скоммутируют патч-кордом патч-панель в шкафу на АТС или свитч, за счет этого достигается универсальность, вдруг завтра в данном месте телефон не нужен будет, а нужен будет сетевой принтер, в шкафу патч-корд перекинут с АТС на свитч и все.
Quote (miks1969)
У меня правильно. В расценке емкость кабеля 5Х2. у Вас 4Х2. прямой расценки на 4х2 нет, посему сперва нужно перевести в жилы а после вычислить сколько концов.
Никогда такой чепухой как пересчетом жил не занимался применял 10-01-051-15 и никто претензий не предъявлял, а кол-во концов считается элементарно 366 рабочих мест плюс в серверной 366 (или 366х2) итого 732, чтобы применить к расценке делим на 10 итого получается 73,2 десятки.
Сообщение отредактировал Пoжaрник - Вторник, 18.12.2012, 03:53
Дата: Понедельник, 09.04.2018, 07:48 | Сообщение #
Полковник
Награды:
Группа: Проверенные
Сообщений: 231
Репутация:
Статус: Offline

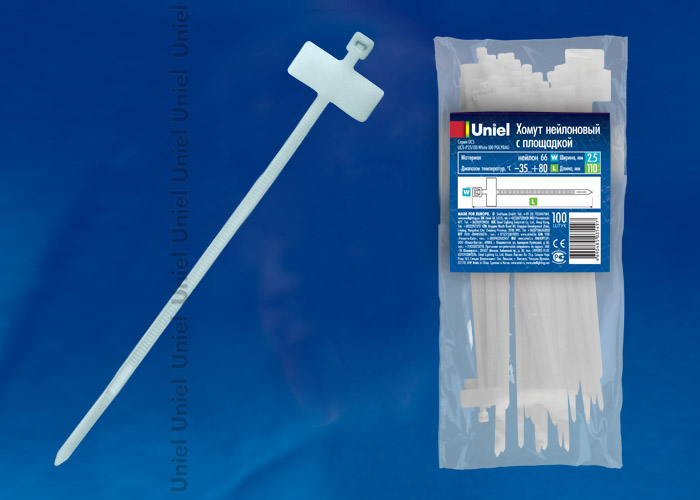

Здравствуйте! Подскажите какую расценку будет правильней применить для прокладки кабеля UTP 5e по потолкам креплением на хомутах с площадкой (во вложении) ТЕРм10-01-055-03 (применительно к потолкам) или ТЕРм10-01-053-01 с добавлением моих хомутов с площадкой?
Добавлено (09.04.2018, 07:48) --------------------------------------------- Применила расценку ТЕРм10-01-055-03 с коэф. "ОП п.1.10.19_При прокладке кабелей и проводов по потолкам ОЗП =1,15, ЭМ=1,15"
