Считаю прокладку СИП-3. взяла проект Л56-97.там есть очень интересная анкерная опора АтБ10-25, АтБ10-26 (Л56-97 06). Интерес в том, у меня есть два других отдельных листа Л56-97 06, но они различаются с теми листами, которые в проекте. Эти два отдельных листочки ко мне попали из фирмы, которая продает готовые металоконструкции, и эта фирма дала корректировку, что для опор АтБ10-25, АтБ10-26 они делают траверсы, название которых берут из этих двух листочков (накладки там нет). У этой фирмы есть прайс, где уже указаны цены на готоыве изделия, но там нет привязки металоизделий к типовым сериям, поэтому иногда туда звоним и уточняем. Может проект Л56-97 переделывали? Или у него другой шифр? Очень хочется найти тогда целиком весь проект ( в фирме мне не удалось выяснить этот вопрос, может там кто и знал, но счас этих людей уже там нет)
Дата: Вторник, 05.06.2012, 12:31 | Сообщение #
Генералиссимус
Мурманск
Награды:
Группа: Проверенные
Город: Мурманск
Сообщений: 1684
Репутация:
Статус: Offline
Нат-ка, листочки то выложите ... только объясните где какие
Дата: Вторник, 05.06.2012, 12:43 | Сообщение #
Победитель конкурса Защитник 2012
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 4661
Репутация:
Статус: Offline
Нат-ка, Нат-ка, Это? Если этот то, листы выберите какие надо. Просто он весь 61 лист. Мне лень его целиком прогонять, да даже не то что лень, времени много займет... не меньше часа. А так выберите с___ по ___ и я вам тут же выложу... RomanM, Смотри где какие... я не понимаю!
Сообщение отредактировал Нат-ка - Вторник, 05.06.2012, 13:56
Дата: Вторник, 05.06.2012, 14:52 | Сообщение #
Победитель конкурса Защитник 2012
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 4661
Репутация:
Статус: Offline

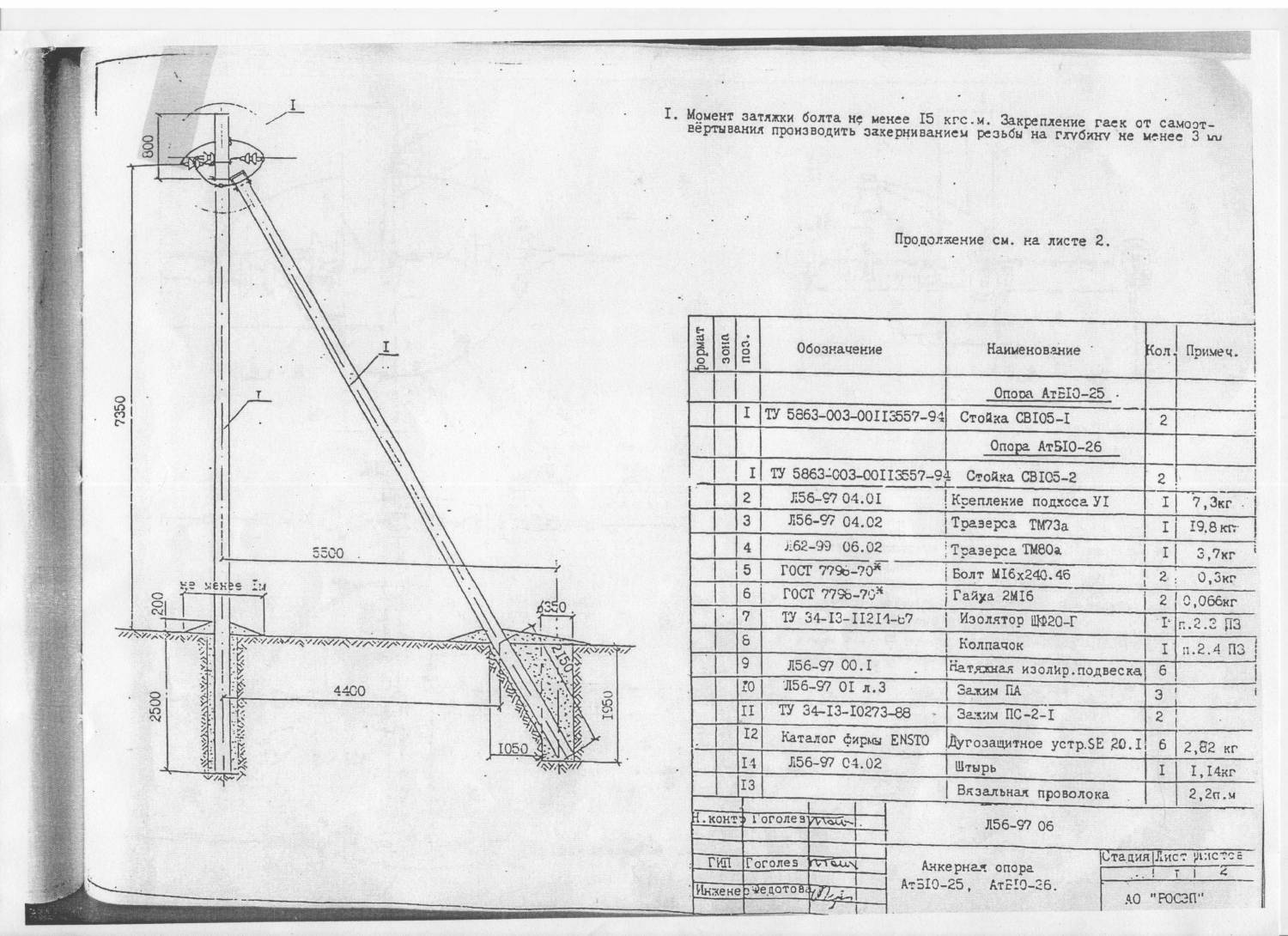

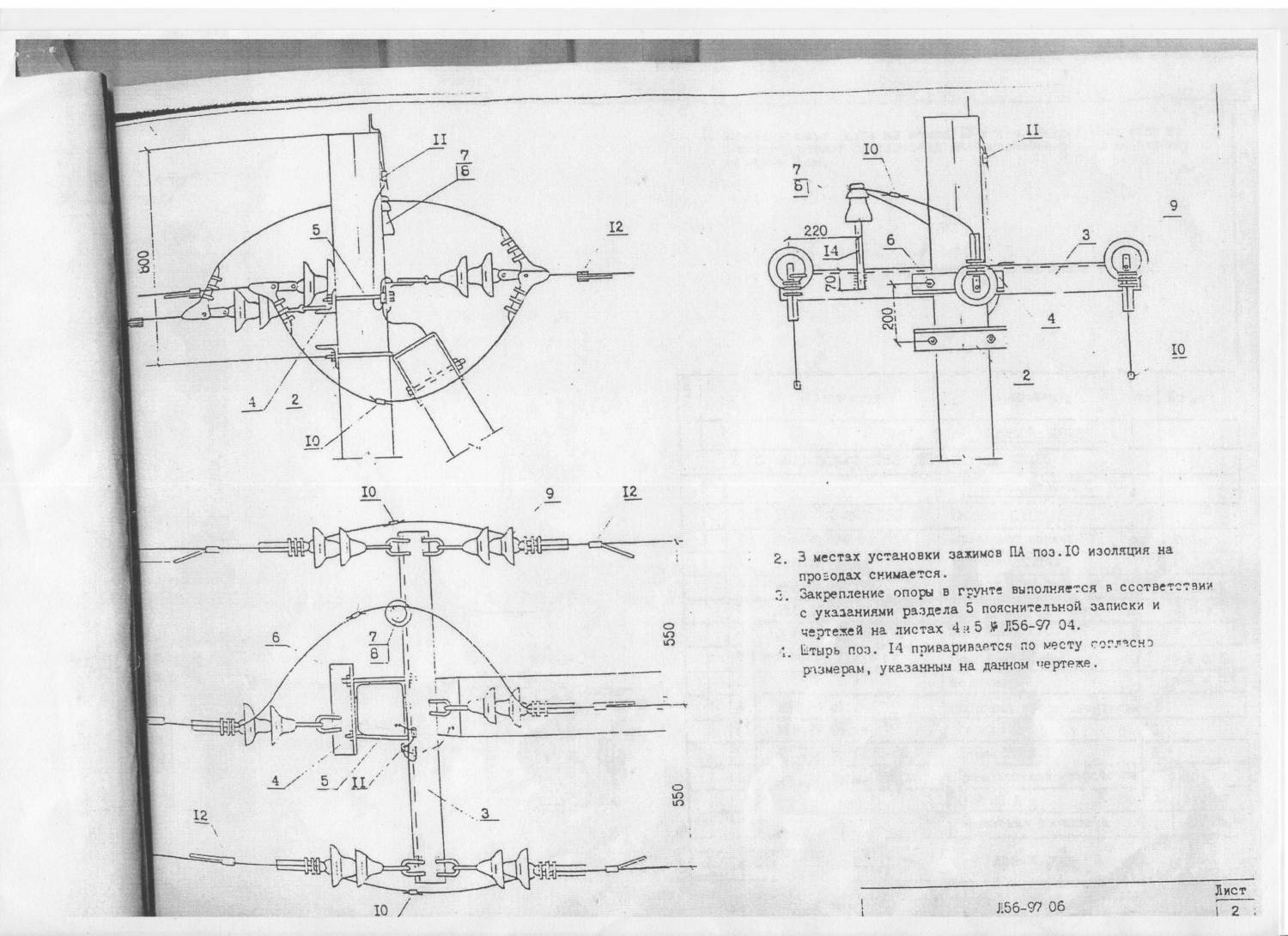

Нат-ка, Пожалуйста. стр.21-22. В целом они соответствуют тому что abk63, Алексей, дал. Просто у него по ссылке, редакция какая-то поновее... цветная с картинками... А оригинал вот по ссылке. http://depositfiles.com/files/jlxbnjmpu
Дата: Среда, 06.06.2012, 09:56 | Сообщение #
Генерал-майор
Волгоград
Награды:
Группа: Проверенные
Город: Волгоград
Сообщений: 416
Репутация:
Статус: Offline
прицепляю
Добавлено (06.06.2012, 09:56) --------------------------------------------- сам проект Л56-97 есть, но все равно спасибо, сверилась с тем, что у других есть, значит у меня правильный вариант лежит. но все равно интересно, откуда эти две странички.
основной проект Л56-97 был разработан и утвержден РОСЭП. затем наши заводы начали этот проект делать под себя. и здесь
Quote (abk63)
Энергетика: Л56-97
разработка завода АИЗ данного проекта под свою продукцию. я и другого завода встречал вариант. но мне АИЗ больше нравится. с точки зрения предоставления цен на арматуру.
Дата: Среда, 06.06.2012, 11:01 | Сообщение #
Генерал-майор
Волгоград
Награды:
Группа: Проверенные
Город: Волгоград
Сообщений: 416
Репутация:
Статус: Offline
abk63, еще задам вопрос не совсем по этой теме. Встречались ли типовые проекты на установку разъединителя, перехода от ВЛЗ 6-10 кВ в КЛ 6-10 кВ и отпайка от ВЛЗ 6-10 кВ кабелем? У меня СИП-3 только в прошлом году пошел, раньше только голым проводом по типовой серии 3.407.1-143 работали. Пролистала несколько типовых проектов по подвеске СИП-3, там этого нет.
