Помогите пожалуйста , у кого-нибудь есть пример сметы на монтаж шинопровода (шинного моста) от ТП 1650кВ ? А то нашла расценку монтаж шинного моста еще и в пролетах, а больше и не знаю что применить !
Добавлено (28.07.2009, 10:42) --------------------------------------------- Слушайте применила расценку ТЕРм08-02-416-02 Шинопровод на ток, А, до: 1600, на конструкциях по стенам и колоннам , вроде бы подходит , шинопровод по стенам идет , материалы только опорные конструкции и крепления + шинный мост с кожухами в комплекте , но неужели толька одна расценка !!!! и все???
Дата: Вторник, 28.07.2009, 16:36 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
Без проекта да.
Дата: Вторник, 28.07.2009, 17:35 | Сообщение #
Полковник
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 205
Репутация:
Статус: Offline
ага! Проект в наше время не получить практически никогда! ( ну по крайней мере у меня так) максимум это спецификация!!! мне дали материалы и даже фотки с места работы!!! ну он идет по потолку тех этажа с креплениями всевозможными просто смету проверять будут , а мне остается только глазками тупо хлопать
Дата: Вторник, 28.07.2009, 20:29 | Сообщение #
Генерал-лейтенант
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 709
Репутация:
Статус: Offline
Евгешка, а у Вас магистральный шинопровод? Я так поняла, что кроме комплекта самого шинопровода (шинопровод, подвески, фланцы, углы, отводные коробки и пр.) в спецификации больше ничего нет:))) Тогда, наверное, можно еще взять пробивку отверстий по ТЕР46 и Огнезащитное уплотнение пустот кабельных проходок ТЕР26-02-023-01.
Сообщение отредактировал Kateriko - Вторник, 28.07.2009, 20:29
Это не заделка ли гильз легкоудаляемым нераспространяющимгорение материалом?:) БРАВО!! подсказали вариант
Дата: Вторник, 28.07.2009, 21:28 | Сообщение #
Генерал-лейтенант
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 709
Репутация:
Статус: Offline
Ghostspb, Вы иронизируете или серьезно? Полностью расценка звучит так: Огнезащитное уплотнение пустот кабельных проходок составом "Файрекс-600" , стоимость самого состава не учтена, а что, нельзя эту расценку применять? Это же состав, который герметизируя пустоты, препятствует скрытому распространению огня по кабелю. Мне показалась логичым это применить....Или я неправа?
Сообщение отредактировал Kateriko - Вторник, 28.07.2009, 21:40
Дата: Среда, 29.07.2009, 04:44 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
Kateriko, Ghostspb не иронизирует скорее всего. В сметах это дело крайне редко встречается. Но в свете выполнения проекта по постановлению 87 в раздел по Противопожарным мероприятиям эта работа включается в обязательном порядке, выполняется лицензированными организациями и стоит не дешево. Единственно, шинопровод не кабель, его проходку не уплотнишь, там другая немного конструкция. На асбоцементной доске обычно собирается. Евгешка, фотки выкладывайте. Не впервые по ним смету делать.
Дата: Четверг, 30.07.2009, 09:33 | Сообщение #
Полковник
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 205
Репутация:
Статус: Offline

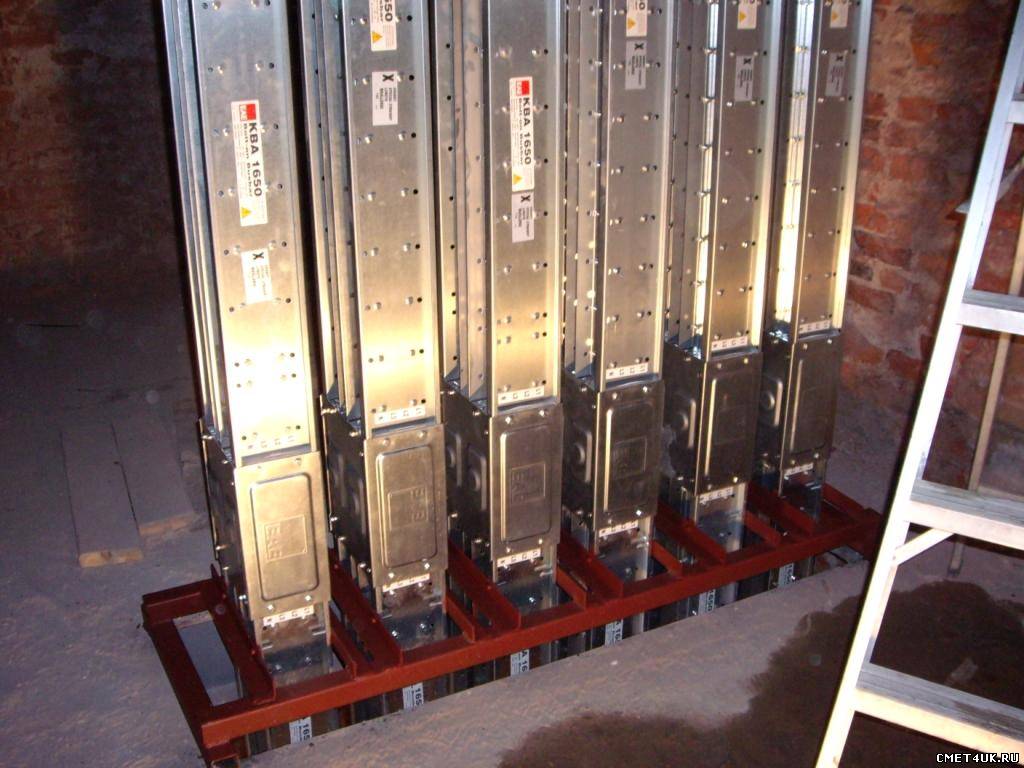

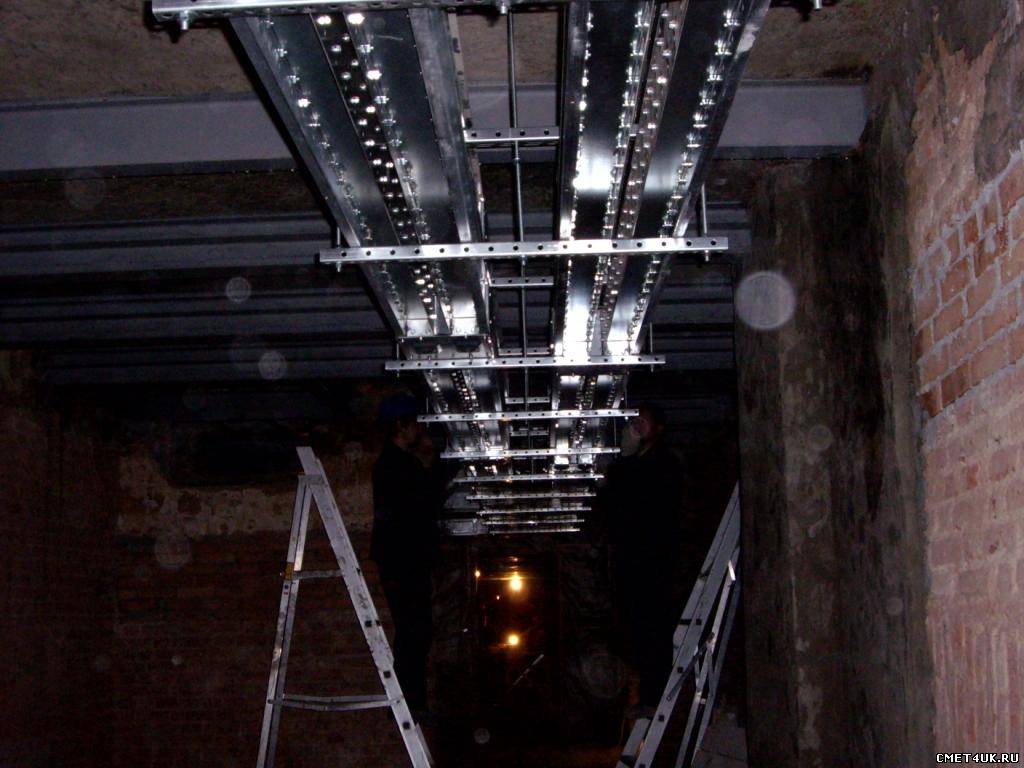

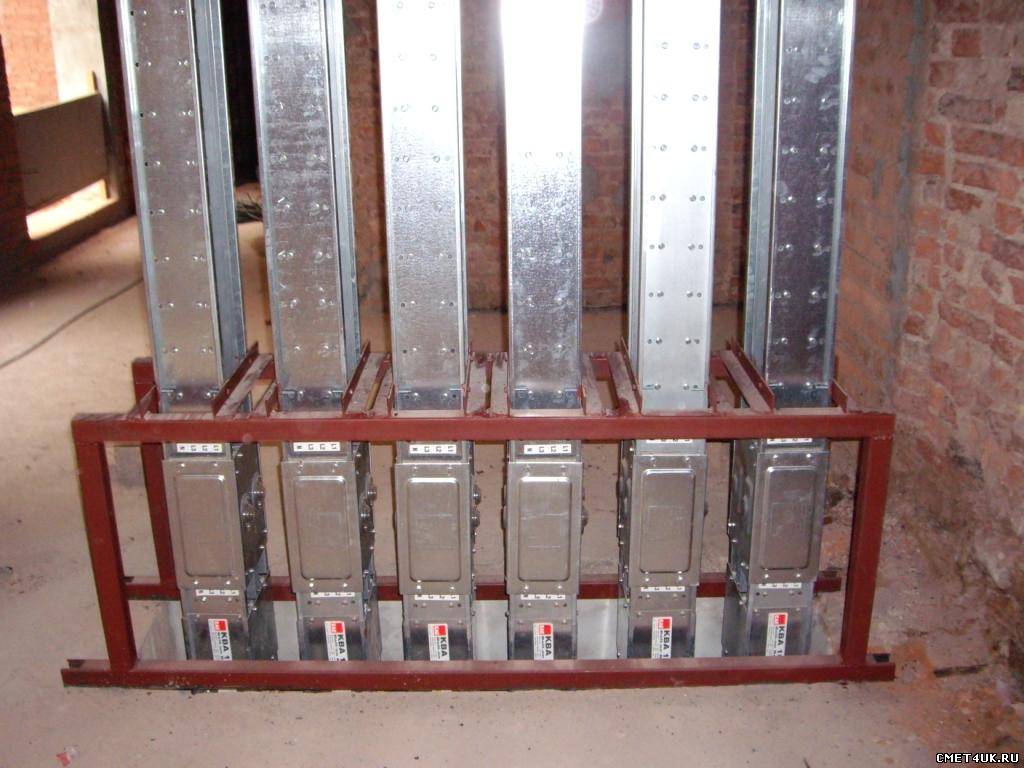

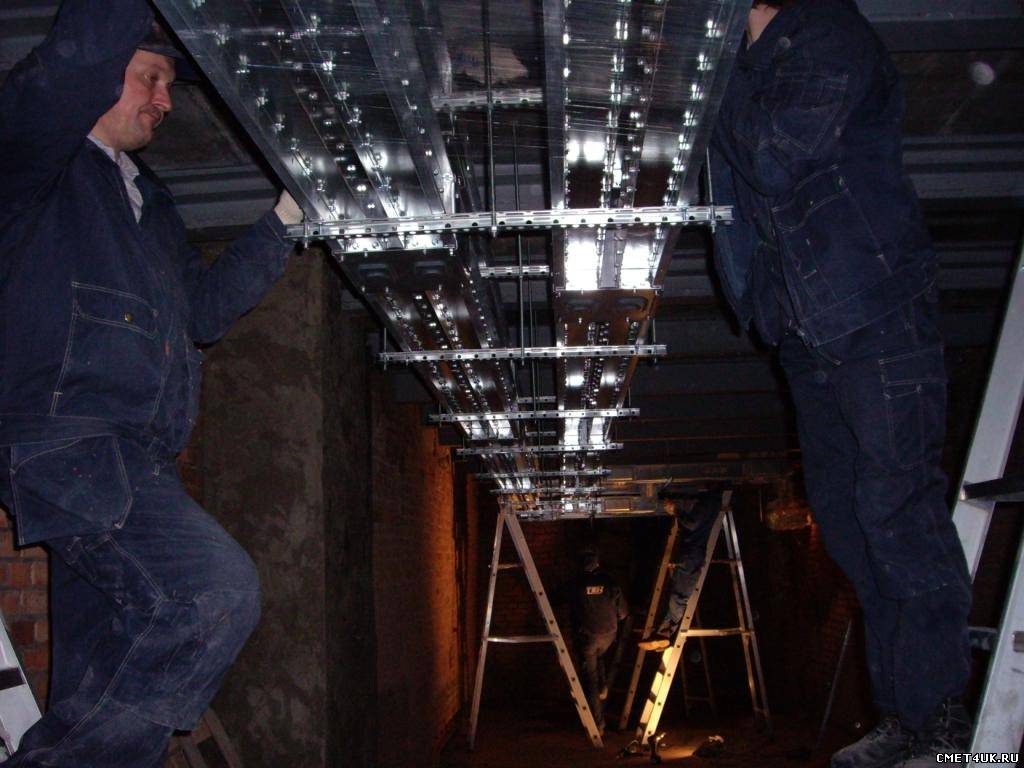

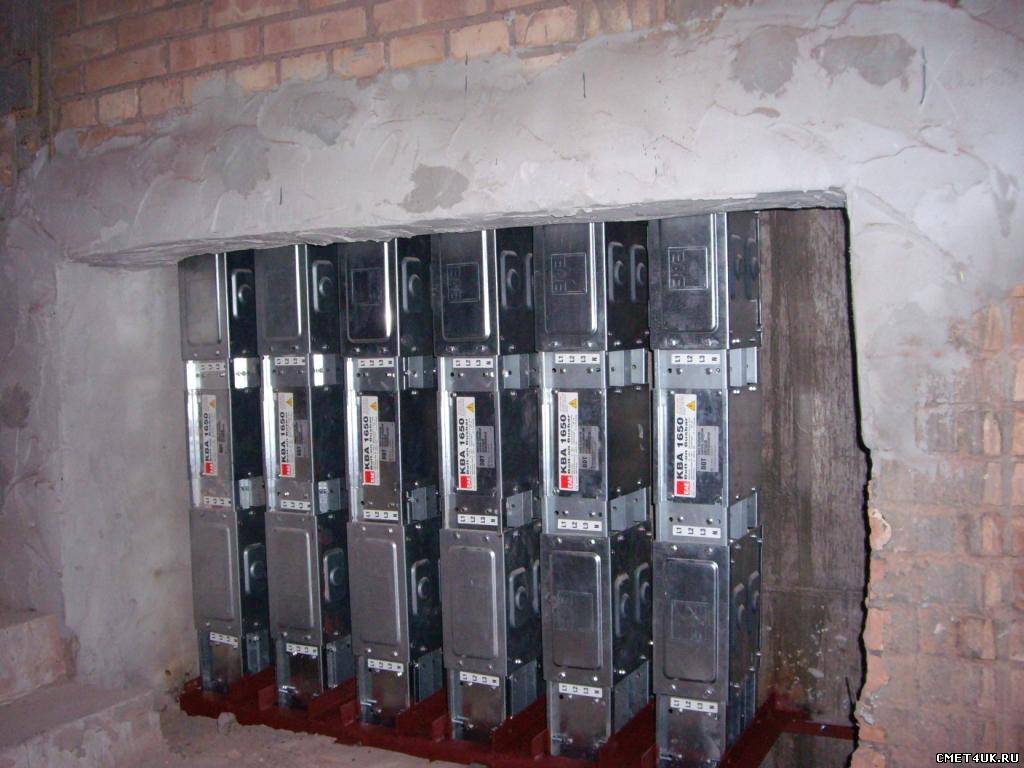

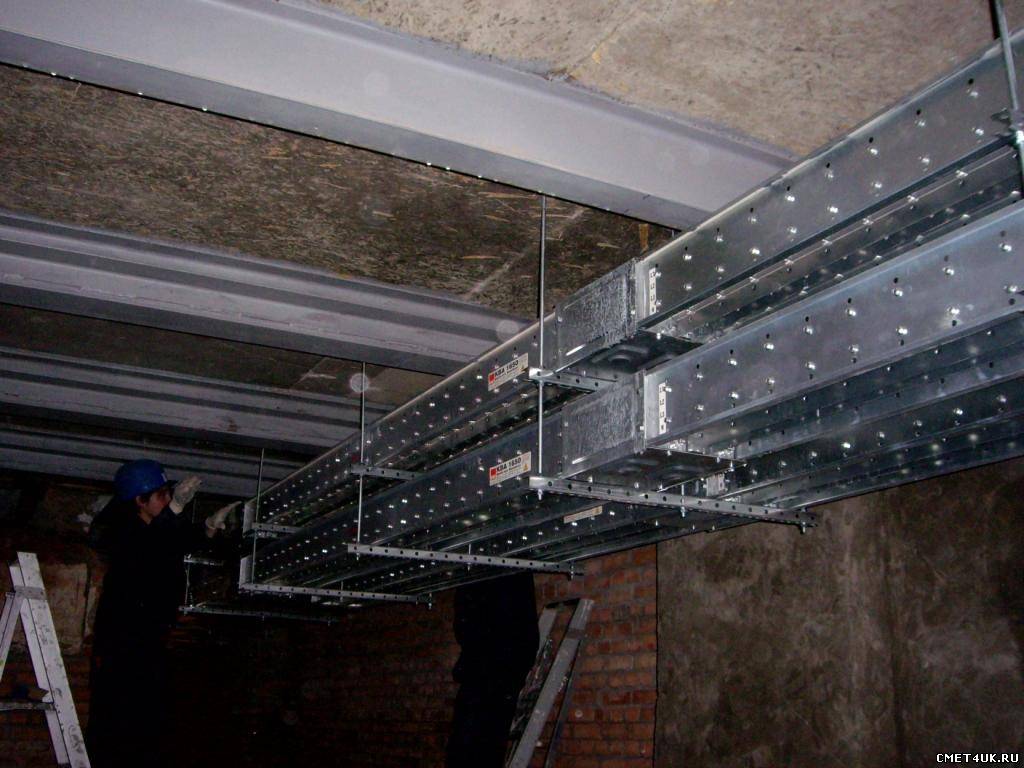

ааа вот фотки !!! Примерно так самой оч интересно)))
Добавлено (30.07.2009, 09:33) --------------------------------------------- а еще вот какой состав работ мне написали : " Перечень работ: Все элементы складированы на складе заказчика, сортировка, перенос элементов от склада до места монтажа 30-100 метров. 1. Разметка трассы прохождения шинного моста. 2. Монтаж конструкций для установки шинного моста (нарезка AS профиля, сверление отверстий для крепежа, установка дюбелей MSA, сборка конструкций для установки шинного моста) 3. Монтаж элементов шинного моста, (соединение элементов по средству спец болтов, затяжка динамометрическим ключом, установка защитных кожухов в местах соединений элементов шинного моста фиксация шинного моста к конструкциям по средству болтов и гаек М6..) 4. Изготовление конструкций из швеллера N8Y в кол 2-шт (разметка, нарезка швеллера, электро сварка, окраска грунтом, установка, крепёж к стенам и полу) 5. Монтаж элементов шинного моста, (соединение элементов по средству спец болтов, затяжка динамометрическим ключом, установка защитных кожухов в местах соединений элементов шинного моста.) 6. Изготовление конструкций для вертикальной поддержки шинного моста. (разметка, нарезка элементов из квадратной трубы 50х50х3, уголка 40х40х4, 50х50х5, электро сварка конструкций, окраска грунтом, установка - всего 3 шт.) 7. Монтаж вертикальных элементов шинного моста, (соединение элементов по средству спец болтов, затяжка динамометрическим ключом, установка защитных кожухов в местах соединений элементов шинного моста фиксация шинного моста к конструкциям по средству болтов и гаек М6..) 8. Разметка, монтаж конструкций ( сверление отверстий д-12 мм, установка дюбелей MSA10, монтаж резьбовых стержней GT-10, нарезка и установка П-образного профиля, установка шайб и гаек М10. 9. Монтаж элементов шинного моста, (соединение элементов по средству спец болтов, затяжка динамометрическим ключом, установка защитных кожухов в местах соединений элементов шинного моста, фиксация шинного моста к конструкциям по средству болтов и гаек М6.) 10. Изолирование смонтированного шинного моста защитной плёнкой ПВХ (защита от пыли и грязи). Общая длинна шинного моста 480 м.п.
Евгешка, а 480 м моста в одну нитку или в 6? По расценке только 1.
Quote (Евгешка)
6. Изготовление конструкций для вертикальной поддержки шинного моста. (разметка, нарезка элементов из квадратной трубы 50х50х3, уголка 40х40х4, 50х50х5, электро сварка конструкций, окраска грунтом, установка - всего 3 шт.)
Это отдельно, как и монтаж.
Quote (Евгешка)
нарезка и установка П-образного профиля, установка шайб и гаек М10.
Это тоже отдельно. В расценке на монтаж моста, только установка готовых конструкций учтена.
Quote (Евгешка)
10. Изолирование смонтированного шинного моста защитной плёнкой ПВХ (защита от пыли и грязи).
Это тоже отдельно. Думаю по ФЕР13-05-004-01 нужно взять. Да и расценка на монтаж моста ФЕРм08-02-416-05 должна быть. У Вас 1650 А, что больше 1600.
Дата: Четверг, 30.07.2009, 16:20 | Сообщение #
Полковник
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 205
Репутация:
Статус: Offline
ТЕРм08-02-414-01 Конструкции металлические для шинопроводов -это я для конструкций всевозможных взяла , а вот изолирование пожалую мона применить , а так такая работа реально впринципе одной расценкой определяется, как я понимаю abk63, ну спасибо буду дальше крутить вертеть
Добавлено (30.07.2009, 16:20) --------------------------------------------- а ен взяла большую расценку потому что впринципе сумму набрала )))
Дата: Понедельник, 03.08.2009, 00:23 | Сообщение #
Генерал-полковник
Награды:
Группа: Проверенные
Сообщений: 790
Репутация:
Статус: Offline
Kateriko, Абсолютно серьезно, Вы мне подсказали хороший вариант, о котором я даже и не знал. Тем более ситуация у меня именно с гильзами стальными для прохода кабельных трасс.. Спасибо за науку!
Сообщение отредактировал Ghostspb - Понедельник, 03.08.2009, 00:25
Дата: Пятница, 15.01.2016, 10:24 | Сообщение #
Лейтенант
Санкт-Петербург
Награды:
Группа: Проверенные
Город: Санкт-Петербург
Сообщений: 58
Репутация:
Статус: Offline

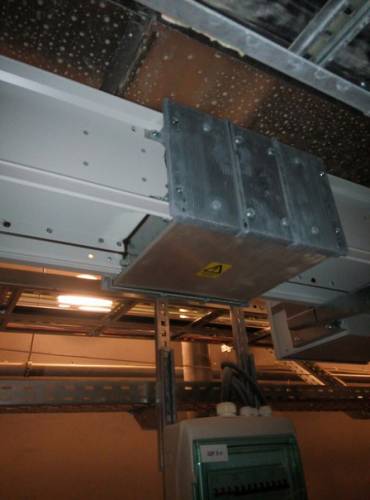

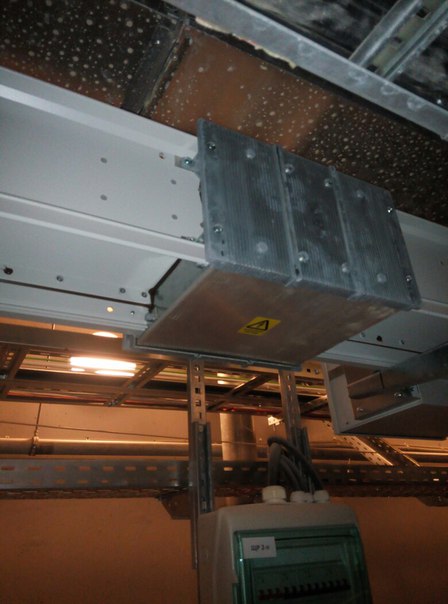

Доброе утро! Хочу попросить помощи в подборе расценок. Прошу прощения заранее, что возможно буду писать немного смешно и не совсем корректно для специалистов, я говорю честно, не понимаю в данном вопросе ничего! У нас есть шинопровод, стоит коробка в которой соединяются 3 кабеля, просто расценка на шинопровод нам не подходит, так как абы как и абы кому туда нельзя залезть, как объяснили мне там очень кропотливая работа и какие то хрупкие детали. Мне необходимо вскрыть эти ящики, отключить между собой эти провода, заменить коробки, а в некоторых места поставить заглушки и все это собрать обратно! Спасибо заранее за подсказки и ответы.
