Смета ПИР на реконструкцию ПС 110 кВ

Katanka

Дата: Вторник, 02.06.2020, 17:38 | Сообщение # 16

Сержант

Москва

Награды:

Группа: Проверенные

Город: Москва

Сообщений: 31

Репутация: 0

Статус: Offline

vladnik, Спасибо большое! Вы помогаете разбираться с нуля!)

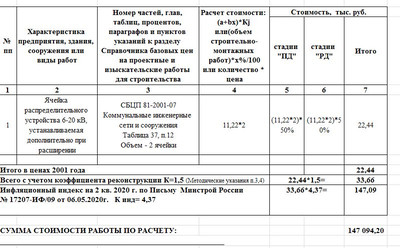

Кажется я нашла подходящую таблицу, но не понимаю, что она включает happy

.

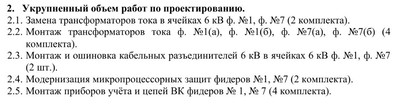

Можете направить, какие еще работы нужно отдельно учесть?

Прикрепления: 1943651.jpg(98.4 Kb) · 5761313.jpg(66.8 Kb)

Сообщение отредактировал Katanka - Вторник, 02.06.2020, 17:44

vladnik

Дата: Вторник, 02.06.2020, 18:20 | Сообщение # 17

Ценовой инженер

СПб

Награды:

281

Группа: Проверенные

Город: СПб

Сообщений: 14187

Репутация: 331

Статус: Offline

У вас все подсказки в ТЗ.. подробненько+ самостоятельно тщательно тч и оу к табл в СБЦ

abk63

Дата: Вторник, 02.06.2020, 18:21 | Сообщение # 18

Сметчик

Оренбург

Награды:

384

Группа: Проверенные

Город: Оренбург

Сообщений: 18449

Репутация: 591

Статус: Offline

Katanka, просто берете 2 ячейки в этой расценке. а дальше возможно нужно исключить недостающие разделы (если цена великовата будет на ПИР, больше 100 тыр без обследования и изысканий) типа вентиляции и прочего. обязательно оставляете разделы ТХ (или ИЛУ), ПОС и Сметы. АР у вас точно не будет...

Самоучитель сметчика на канале Дзен
Методика определения объемов ПНР подстанции
Тесты сметчика

Katanka

Дата: Вторник, 02.06.2020, 19:27 | Сообщение # 19

Сержант

Москва

Награды:

Группа: Проверенные

Город: Москва

Сообщений: 31

Репутация: 0

Статус: Offline

Цитата

самостоятельно тщательно тч и оу к табл в СБЦ

С этим проблем нет, всегда читаю, у меня проблема больше с понятиями по электрике. Может быть я выгляжу совсем глупо, но не понимаю, что входит в ячейку РУ? Трансформатор тока, разъединители, приборы учёта учтены получается? А релейная защита видимо нет, правильно?

Просто у нас организация впервые решила попробовать участвовать в тендере на ПИР по электрике и пока нет проектировщиков даже которые могут подсказать. Всё легло на наши плечи)

abk63

Дата: Вторник, 02.06.2020, 19:37 | Сообщение # 20

Сметчик

Оренбург

Награды:

384

Группа: Проверенные

Город: Оренбург

Сообщений: 18449

Репутация: 591

Статус: Offline

Цитата Katanka (

)

что входит в ячейку РУ?

ячейка 1 - трансформатор напряжения
ячейка 2 - разъединитель
ячейка 3 - трансформатор тока
ячейка 4 - выключатель... и т.д. расписать наверно надо это где-то...
во всех ячейках элементы РЗА присутствуют, но от них уходят сигналы в шкафы РЗА, которые в ОПУ размещаются.

еще раз убеждаюсь - делая смету на ПИР нужно знать что потом спроектируют... biggrin

Добавлено (03.06.2020, 10:23)
---------------------------------------------
Мои мысли

Самоучитель сметчика на канале Дзен
Методика определения объемов ПНР подстанции
Тесты сметчика

Katanka

Дата: Среда, 03.06.2020, 16:00 | Сообщение # 21

Сержант

Москва

Награды:

Группа: Проверенные

Город: Москва

Сообщений: 31

Репутация: 0

Статус: Offline

Цитата

Мои мысли

abk63, спасибо!!! Многое почерпнула.
Но вот с АСУТП пока не разобралась, работаю над этим.

У меня другие теперь вопросы:
1. Почему вы решили всё-таки расценку на техническое перевооружение применять вместо ячейки РУ?
2. В таблицах на РЗА, расчет тока правильно ли я решила, что у нас радиальная сеть, и кол-во 2? или всё-таки 1?
