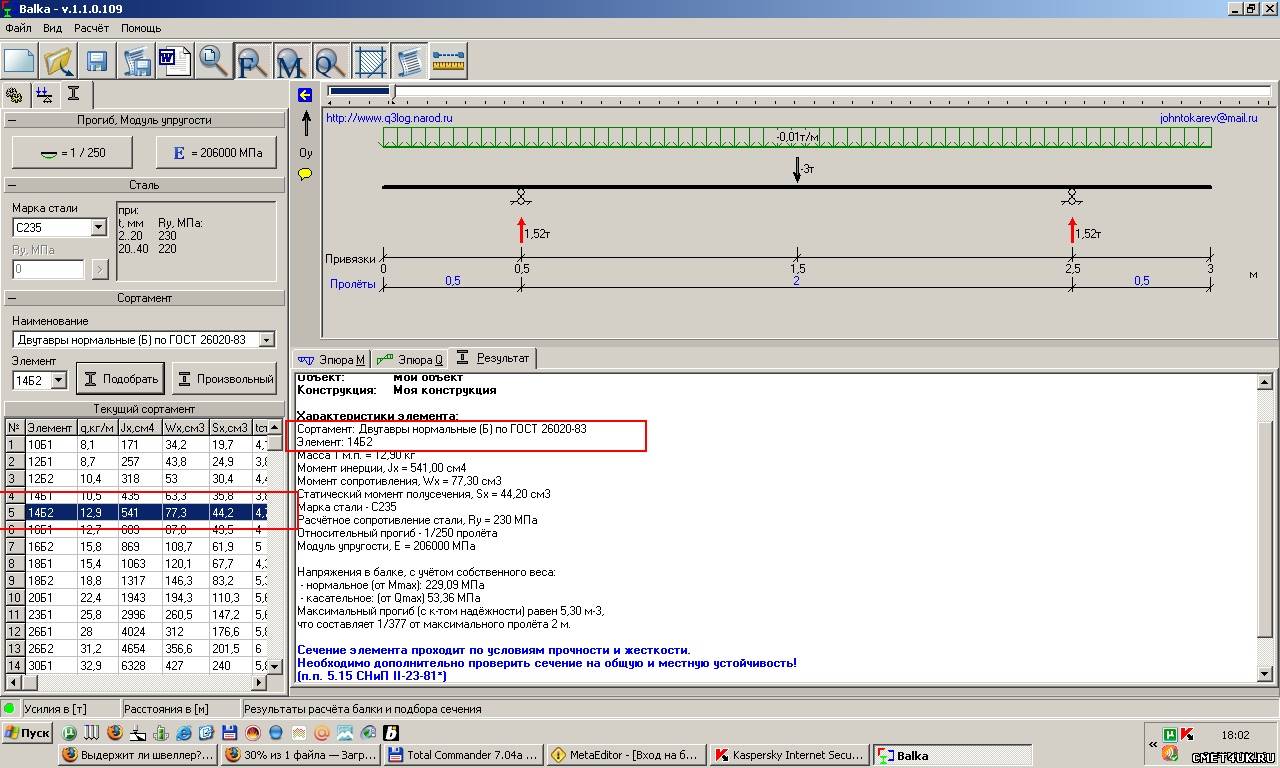

Расчёт выполнен: 22.03.2009 18:01:29

Проект: Мой проект
Объект: Мой объект
Конструкция: Моя конструкция

Характеристики элемента:
Сортамент: Двутавры нормальные (Б) по ГОСТ 26020-83
Элемент: 14Б2
Масса 1 м.п. = 12,90 кг
Момент инерции, Jx = 541,00 см4
Момент сопротивления, Wx = 77,30 cм3
Статический момент полусечения, Sx = 44,20 cм3
Марка стали - C235
Расчётное сопротивление стали, Ry = 230 МПа
Относительный прогиб - 1/250 пролёта
Модуль упругости, E = 206000 МПа

Напряжения в балке, с учётом собственного веса:
- нормальное (от Mmax): 229,09 МПа
- касательное: (от Qmax) 53,36 МПа
Максимальный прогиб (с к-том надёжности) равен 5,30 м-3,
что составляет 1/377 от максимального пролёта 2 м.

Сечение элемента проходит по условиям прочности и жесткости.
Необходимо дополнительно проверить сечение на общую и местную устойчивость!
(п.п. 5.15 СНиП II-23-81*)
