ПНР на АПС, АПТ и ППТ, проверьте пож-ла расценки и кол-во!
Дата: Пятница, 06.12.2019, 12:08 | Сообщение #
Подполковник
Москва
Награды:
Группа: Проверенные
Город: Москва
Сообщений: 146
Репутация:
Статус: Offline

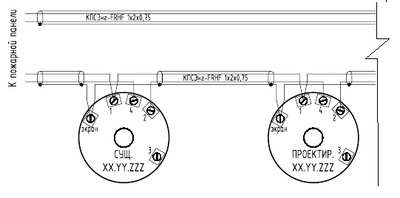

I. АПС Дано: 1. Извещатель дымовой пожарный, ТС806Е1012М01, 4.10-81-2: Извещатели ПС автоматические, дымовой, фотоэлектрический, радиоизотопный, световой в нормальном исполнении - 10 шт 2. База дымового извещателя, В501АР, произ. Honeywell, 4.10-81-6: Конструкция для установки извещателя - 10 шт 3. Кабель контрольный с медными жилами в ПВХ изоляции негорючий огнестойкиймалодымный (КПСЭнг-FRHF 1x2x0.75) в гофре открыто, 4.8-175-1 затяг + 4.8-288-2 гофра. 4. 4.11-23-1: Присоединение проводов, жил электрических кабелей и заземляющих проводников сечением 2,5 мм2 к приборам и средствам автоматизации под винт с оконцеванием наконечника, ед. изм. "100 концов" вот сколько тут концов получается? Извещатель двухпроводной, кабел двухжильный, значит ли это, что на каждый извещатель будет подключено 2 провода, в каждом две жилы, итого 4 конца? то есть на 10 извещателей 40 концов? (но по картинке что-то не совпадает) Больше же ничего не нужно добавлять?
II. АПТ (тут все более-менее ясно) Дано: оросители,трубы ВГП, отводы, заглушки и т.д, добавляются "Затраты на промывку, гидравлическое испытание трубопроводов 25% от прямых затрат" в сумме по расценкам 4.12-32-1: Трубопроводы спринклерных установок водяного и пенного пожаротушения и побудительные из стальных труб, монтируемые из готовых узлов диаметр труб условный 40 мм
III. ППТ (самый жирный) Дано: 1. Прибор приемно-контрольный и управления С2000-АСПТ, 4.10-80-1: Аппараты приемные,приборы ПС приемно-контрольные, пусковые, концентратор, блок базовый на 10 лучей - 1 шт. 2. Аккумулятор 12 в 4,5А*ч, 4.8-70-1: Аккумуляторы кислотные стационарные, аккумулятор С-1, СК-1 - 2 шт 3. Считыватель ТМ-ключей, 4.10-80-10:Аппараты приемные, приборы приемно-контрольные объектовые на 1 луч или 4.10-82-4: Приборы и устройства сигнализарующие объектовые, устройства ультразвуковые, преобразователь (излучатель или приемник) - 1 шт., не нашла в ТСН, что предлагают в ФЕРм 10-10-006-01:Система управления доступом с автоматическим запирающим устройством 4. Извещатель пожарный дымовой точечный ВТН, ИП 212-58, произ. Систем Сенсор, 4.10-81-2: Извещатели ПС автоматические, дымовой, фотоэлектрический, радиоизотопный, световой в нормальном исполнении - 4 шт. 5. Элемент дистационного управления ВТМ, УДП 513-3М, 4.8-223-2: Пускатель ручной общего назначения на ток до 25 А отдельностоящий, устанавливаемый на конструкции на стене или колонне или 4.10-81-1: Извещатели ПС автоматические, тепловой электроконтактный, магнито-контактный в нормальном исполнении - 1 шт. 6. Светозвуковое табло "Порошок уходи" BIAL ПУ, КОП-24ПС/ Порошок не входи/Автоатика отключена, 4.10-69-6: Аппаратура настенного типа, табло сигнальное студийное или коридорное - 3 шт. 7. Извещатель магнитоконтактный BGB, ИО 102-20, 4.10-81-4: Извещатели ОС автоматические, контактный, магнито-контактный на открывание окон, дверей - 1 шт. 8. Релейный модуль С2000М-СП1исп.01, 4.10-80-1: Аппараты приемные,приборы ПС приемно-контрольные, пусковые, концентратор, блок базовый на 10 лучей - 2 шт. 9. Пульт контроля и управления ARK, С2000М, 4.10-80-13: Аппараты приемные, устройства промежуточные на 1 луч - 1шт. 10. Резервный источник питания РИП-24исп51, 4.10-19-6: Отдельно устанавливаемые преобразователь или блок питания - 1 шт. 11. Аккумуляторная батарея, 12 В 7А*ч - 2 шт. 12. Модуль контроля 2 канальный, ТС809Е1050, произ. Honeywell, 4.8-60-1: Устройства сигнально-блокировочные, устройство - 4шт 13. Модуль порошкового пожаротушения, МП, Буран-2.5, ЗАО ЭПОТОС, 4.18-1-3: Батареи и распределительные устройства, батарея автоматическая двухбаллонная или 4.37-1-1: Монтаж оборудования на открытой площадке, масса оборудования 0,03 т - 1шт. 14. Кабель контрольный с медными жилами в ПВХ изоляции негорючий огнестойкий малодымный (КПСЭнг-FRHF 1x2x0.75) в гофре открыто, 4.8-175-1 затяг + 4.8-288-2 гофра.
вот какая тут ПНР? 5.2-34-6: Блок считывания кода (БСК) и считывателя в диспетчерской - (считыватель тм ключей)? 5.2-35-1: КОМПЛЕКСНАЯ ПУСКОНАЛАДКА СИСТЕМЫ - 1 шт из раздела 6 оборудование систем охранно-пожар.сигнализации 5.1-154-1: Замер полного сопротивления цепи "фаза-нуль" - ? 5.1-152-1: Проверка наличия цепи между заземлителями и заземленными элементами - п.8 - 2 шт? 5.1-162-1: Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам и коммутационным аппаратам - ? в Ферах есть расценка с каналами: ФЕРп 02-01-002-07: Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ): 40, как я поняла, в ТСН таких нет. Нужно ли еще что добавить?
Добрый день! Если демонтируем извещатель нужно брать его наладку посб. 2п? Технари говорят, что демонтаж извещателя-это не только отсоединение проводков, но и переналадка системы.
