Добрый вечер. Подскажите, пожалуйста, с расценками на электромонтажные работы или проверьте составленную смету. Заранее благодарю Не все расценки нашла: 1)монтаж коммутирующего устройства типа КСАМ 2)вилка прямая для соединения разъединителя с приводом. ВП-21/16 3)вилка гнутая для соединения разъединителя с приводом. ВГ-21/16 4)Монтаж вала диам. 22 мм с проточкой на конце длиной 50 мм. и диам. 20 мм. 5)Монтаж тяги из трубы диам. 22 мм.
Монтаж вала диам. 22 мм с проточкой на конце длиной 50 мм. и диам. 20 мм.5)Монтаж тяги из трубы диам. 22 мм.
это видимо привод к оборудованию.. не зная какое оборудование, расценку не подскажу Смета - далеки вы от истины. К примеру, какую логику вы преследовали когда шину демонтируете как провод? Или ТЕР09 - привод рычажный? Вообщем в корзину смету.
Дата: Пятница, 09.08.2019, 09:40 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
Цитатаdozor ()
Вообщем в корзину смету.
с этого начинать надо было да и
Цитатаdozor ()
вилки -ФЕРм08-03-574-01
они в ФЕРм08-01-057-01 входят
Цитатаdozor ()
ФЕРм08-01-082-01
скорее ФЕРм08-03-525-06 применил бы. обычный переключатель на 12 групп
Дата: Понедельник, 13.07.2020, 11:21 | Сообщение #
Генералиссимус
Новороссийск
Награды:
Группа: Проверенные
Город: Новороссийск
Сообщений: 2217
Репутация:
Статус: Offline
Добрый день. Прислали мне на проверку смету по Реконструкции 2БКТП с заменой трансформаторов. Т.к. электромонтаж у меня попадается раз в год по заказу, то вопросов очень много.
Что я насмотрела (файл сметы приложила в 2-х форматах): - необходимо уточнить маркировку демонтируемого оборудования, чтобы понять правильно ли применена расценка - коэффициент к п.1 на демонтаж К=0,7, значит, в пояснении должно быть указано, куда отправляется оборудование после демонтажа (к заказчику, к подрядчику, на свалку...) - слив масла из трансформаторов необходим? - подозрительно целые числа по массе оборудования в расценках на погрузку/разгрузку и перевозку, выяснить через получение точной марки демонтируемого/монтируемого оборудования - выяснить марку монтируемого оборудования, чью закупка (заказчика или подрядчика), на основании этого уточнить расценку - шина для трансформаторов 400 кВА и 1000 кВА ставится одинаковая? Если да, тогда уменьшить количество в п.11, если нет, тогда в пояснении должно быть указано, куда отправляется оборудование после демонтажа (к заказчику, к подрядчику, на свалку...) - п.12 приемо-сдаточные испытания, во-первых, почему по 10 сборнику? во-вторых, при добавлении в смету расценки с тем же кодом из базы совпадает приказ-обоснование, но у подрядчика в ресурсной части затрат труда рабочих (без разряда) появляются Инженеры I и II категорий
Правильны ли мои рассуждения? Не упустила ли я какой-то важный момент? Правильно ли применены расценки на монтаж трансформаторов и на ПНР?
P.S. Форум изучала, примеры смет в каталоге честно искала (но из там уже нет)
Дата: Понедельник, 13.07.2020, 11:42 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline
murena12, ))) квалификационный экзамен на электромонтера 4-го разряда принят!
Квалификация ПРИСВОЕНА! ))
Дата: Понедельник, 13.07.2020, 11:48 | Сообщение #
Генералиссимус
Новороссийск
Награды:
Группа: Проверенные
Город: Новороссийск
Сообщений: 2217
Репутация:
Статус: Offline
vladnik, ну не издевайся, реально голова пухнет от этой электрики. Если по сетям худо-бедно ответы находятся, то трансформаторы - это контрольный в голову)))
Дата: Понедельник, 13.07.2020, 12:05 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline
murena12, ну ни грамма.. вопросы поставлены верно.
Дата: Понедельник, 13.07.2020, 13:55 | Сообщение #
Сметчик
Оренбург
Награды:
Группа: Проверенные
Город: Оренбург
Сообщений: 20512
Репутация:
Статус: Offline
murena12, а на самом деле напряжение транса какое? 35 кВ 400 кВа? нестандартный, но вариант может быть. Тогда вес его 1625-1890 кг вес 1000-ка соответственно 3450 кг Но если транс 35 кВ, то слив со старого не требуется, а долив в новый нужен примерно по 100 кг.

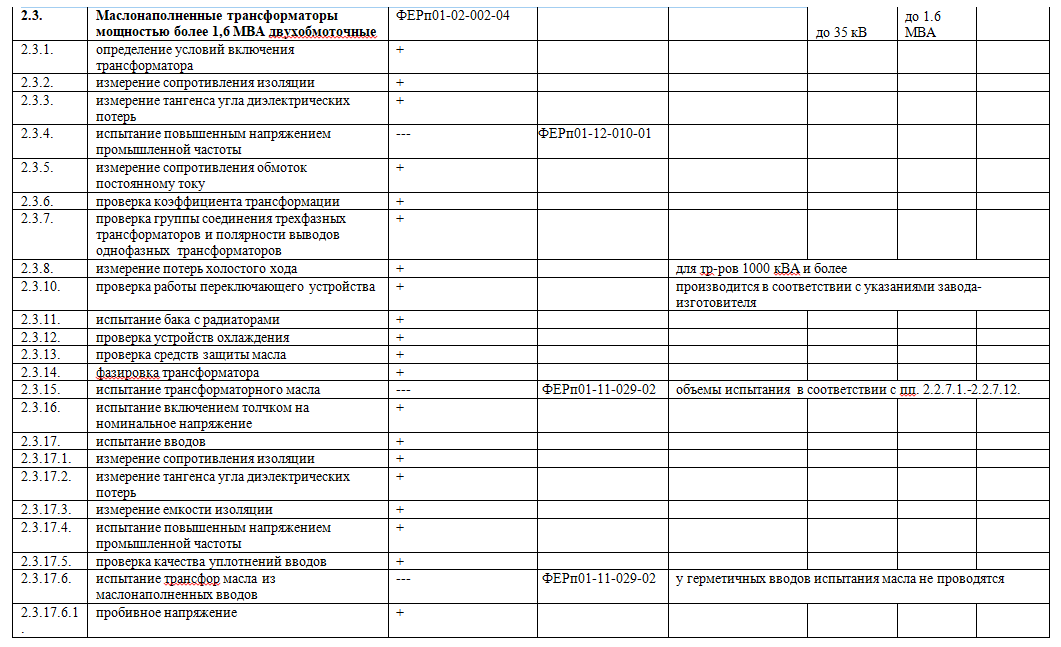

ПНР по м10 сборнику конечно бред. должно быть как на картинке
Трансформатор должен быть заземлен. В смете этого нет. Кроме того, нет демонтажа/монтажа цепей РЗА. 35 кВ уже не шутки и должны защищаться минимум 3 видами защит. Соответственно к ПНР саого транса необходимо добавить ПНР РЗА. Уставки там однозначно поменяются.
Дата: Понедельник, 13.07.2020, 14:29 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline
abk63, ))) инициируешь оставление сметы Проверяющей murena12, за исполнителя..
Цитатаabk63 ()
Трансформатор должен быть заземлен. В смете этого нет.
Ну видимо у исполнителя не хватило денех на кусок полосы стальной..
Вот мну это всегда возмущало.. отсутствие работы, ОБЯЗАТЕЛЬНОЙ, в самой расценке на монтаж ..
ХОТЯ.. слово Присоединение подразумевает УФСЕ проектно-обязательноое
Сообщение отредактировал vladnik - Понедельник, 13.07.2020, 17:55
Дата: Понедельник, 13.07.2020, 14:33 | Сообщение #
Генералиссимус
Новороссийск
Награды:
Группа: Проверенные
Город: Новороссийск
Сообщений: 2217
Репутация:
Статус: Offline
abk63, спасибо за уточнение, почитаю по этому вопросу. Подрядчику то, что мной было озвучено выше, отправила, жду марку оборудования.
Дата: Четверг, 16.07.2020, 15:27 | Сообщение #
Генералиссимус
Новороссийск
Награды:
Группа: Проверенные
Город: Новороссийск
Сообщений: 2217
Репутация:
Статус: Offline
Получила смету с исправлениями. Уже ближе к реальности. Но п.13 ГЭСНп01-06-023-01, мне кажется, здесь лишний. Также сомневаюсь насчет п.15 ГЭСНп01-04-005-01. И нет расценки п1-11-29-2 на испытание масла, с учетом того, что трансформатор какое-то время после демонтажа из БКТП хранился на складе
Добавлено (16.07.2020, 15:30) --------------------------------------------- На всякий случай, предыстория: купили ТМГ-1000/10/0,4 - 2 шт. Они какое-то время поработали, потом их демонтировали и отвезли на склад. Вместо них были установлены ТМГ-400/10/0,4 - 2 шт. Теперь будет произведен обратный процесс: меняем 400 на 1000, 400 отвозят на склад
может и быть, если на трансе установлен РПН. обычно его устанавливают на рудничных трансах. п. 13 - вроде бы трансформаторы напряжения у вас не менялись. зачем их испытывать? п. 15 и 16 у вас явно лишние. но конечно всю схему посмотреть бы п. 17 - должно быть 2 трансформатора х 3 обмотки первичные + 3 обмотки вторичные. итого 12.
Дата: Четверг, 16.07.2020, 16:49 | Сообщение #
Генералиссимус
Новороссийск
Награды:
Группа: Проверенные
Город: Новороссийск
Сообщений: 2217
Репутация:
Статус: Offline
Цитатаabk63 ()
может и быть, если на трансе установлен РПН. обычно его устанавливают на рудничных трансах
Это точно нет, трансформаторы в БКТП для жилого комплекса, если я правильно разобралась в формулировке
