шифр 685179
KatherineДата: Четверг, 27.08.2015, 16:34 | Сообщение # 1
Полковник
Тамбов
Награды:
0
Группа: Проверенные
Город: Тамбов
Сообщений: 156
Репутация: 0
Статус: Offline
люди добрые, есть у кого типовой проект шифр 685179 на монтаж разрядников? в инете скачиваю - качество отвратительное, я ничего не могу разглядеть( в библиотке сайта есть в составе тяжелых файлов, у меня почему то скачивание то бесконечности затягивается.. мне нужен лист 03 СБ, чего там и сколько нужно для монтажа... ну хоть убей не могу разобрать! может, кто-нибудь сюда выпишет или скан приложет?

abk63Дата: Четверг, 27.08.2015, 16:47 | Сообщение # 2
Сметчик
Оренбург
Награды:
341
Группа: Проверенные
Город: Оренбург
Сообщений: 15954
Репутация: 424
Статус: Online
найдите 3.407.1-143 и будет вам счастье.
а так... разрядники, зажимы прокалывающие, 2 детали крепления и проводник заземляющий, еще 2 хомута


Новое пособие - Монтаж оборудования ОПС
Пособие сметчику «Пусконаладочные работы электроустановок»
Акция на День строителя
Работа стоит ровно столько, за сколько ее готов отнять у тебя конкурент

KatherineДата: Четверг, 27.08.2015, 18:09 | Сообщение # 3
Полковник
Тамбов
Награды:
0
Группа: Проверенные
Город: Тамбов
Сообщений: 156
Репутация: 0
Статус: Offline
abk63, а сколько там заземл. проводника в метрах, и какой он - зп1, зп6? 3.407.1-143  смотрела, но про разрядники не нашла.. взяла оттуда сами опоры, разъединитель и ответвление.. разрядники не вижу. проект отправляет меня в 685179...  т.к. я не очень в теме, поэтому додумывать боюсь, предпочитаю, когда черным по белому)

abk63Дата: Пятница, 28.08.2015, 05:54 | Сообщение # 4
Сметчик
Оренбург
Награды:
341
Группа: Проверенные
Город: Оренбург
Сообщений: 15954
Репутация: 424
Статус: Online
Цитата Katherine ()
а сколько там заземл. проводника в метрах

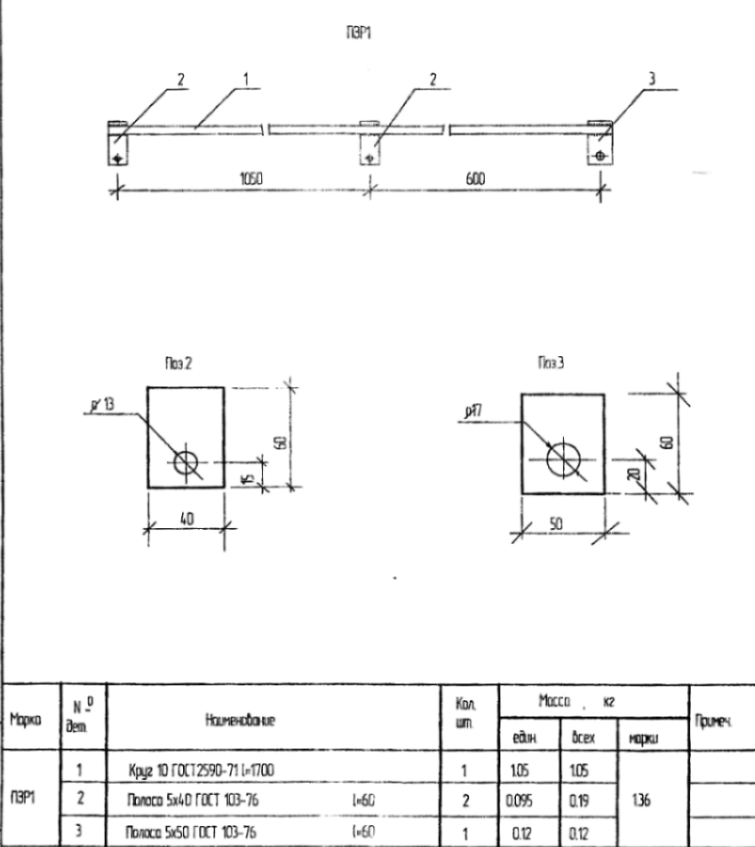

там проводник ПЗР1, на картинке смотрите

Добавлено (28.08.2015, 05:54)
---------------------------------------------

Цитата Katherine ()
3.407.1-143 смотрела, но про разрядники не нашла..
ну да, я погорячился, там опоры для голого провода, а разрядник для СИП предназначен
Прикрепления: 9381218.png(157Kb)


Новое пособие - Монтаж оборудования ОПС
Пособие сметчику «Пусконаладочные работы электроустановок»
Акция на День строителя
Работа стоит ровно столько, за сколько ее готов отнять у тебя конкурент

KatherineДата: Пятница, 28.08.2015, 09:01 | Сообщение # 5
Полковник
Тамбов
Награды:
0
Группа: Проверенные
Город: Тамбов
Сообщений: 156
Репутация: 0
Статус: Offline
abk63, спасибо Вам большое, Вы меня очень выручили!
