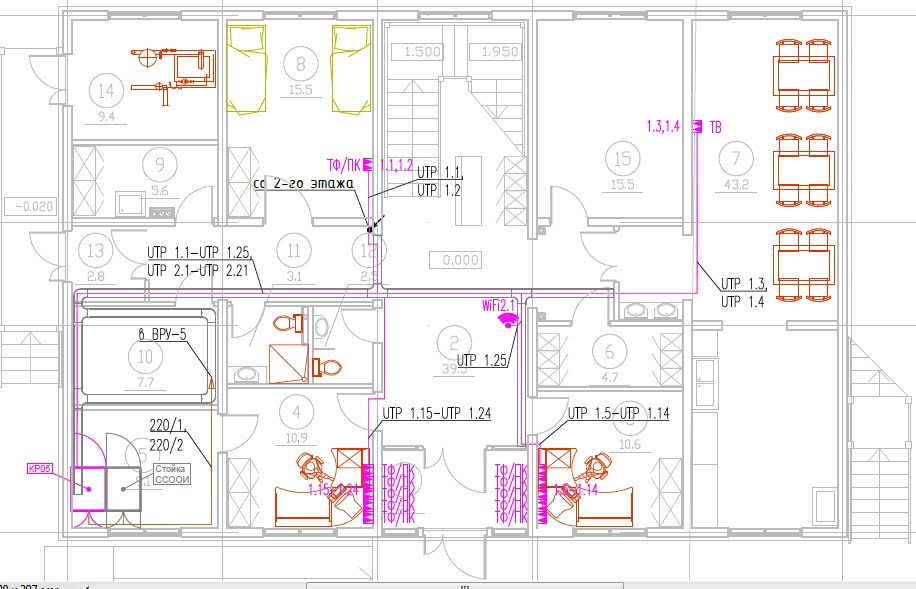

Всем привет! Моя компания является Заказчиком и задача сбить цену) Подрядчик присылает смету ПИР по СБЦ. 2 раза выставлял замечания, приходила откорректированная смета, в которой цена все выше и выше с каждым разом) 1 замечания желтый цвет, 2-ые синий. Ситуация следующая: 1) Касаемо расчета кол-ва узлов. Понимаю, что не совсем корректно, но даю замечание о том, что на объекте 2 сервера и 2 АРМ, куда сводятся все сигналы. Поэтому 4 узла. На деле, согласно СБЦП "Объекты связи (2010)" п.2.46 под узлами считаются даже розетки RJ. Посмотрите файл, подскажите на что сослаться и как решить ситуацию в свою пользу. 2) Корректировка листа 3 АСУТП. Кто прав? И нужен ли этот расчет вообще?
подскажите на что сослаться и как решить ситуацию в свою пользу.
сошлитесь на отсутствие денег... и ситуация будет в вашу пользу...
Дата: Пятница, 17.04.2020, 18:23 | Сообщение #
Рядовой
Награды:
Группа: Проверенные
Сообщений: 10
Репутация:
Статус: Offline
слабый аргумент..
Дата: Пятница, 17.04.2020, 18:43 | Сообщение #
Ценовой инженер
СПб-ЛО
Награды:
Группа: Проверенные
Город: СПб-ЛО
Сообщений: 14460
Репутация:
Статус: Offline
plipatkin, ))) у вас шикарное ТЗ.. вам еще МАЛО насчитали.. На АСУ у вас 7 систем/проектов.. забесплатно никто их делать не будет..
Если "на круг" и к аналогам, то стоимость более.. чем адекватная
Дата: Пятница, 17.04.2020, 19:25 | Сообщение #
Генерал-лейтенант
Москва
Награды:
Группа: Проверенные
Город: Москва
Сообщений: 617
Репутация:
Статус: Offline

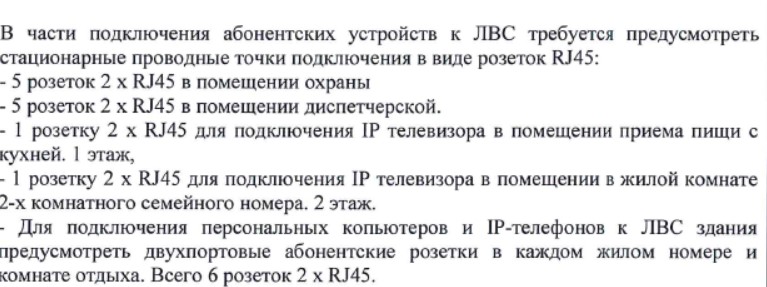

мешаете мух с котлетами. Розетки RJ - это узлы (порты) СКС, то есть все розетки, приведенные в данном пункте Вашего ТЗ, это СКС (причем двойные розетки - кратно 2-м): 5*2+5*2+1*2+1*2+6*2
и все это еще умножить на 2, т.к. задействованных портов коммутационного оборудования СКС (коммутационные панели) будет минимум также: "информационные розетки структурированной кабельной сети (СКС), задействованные порты коммутационного оборудования СКС."
ЛВС использует ресурсы СКС (0,7) Узлы ЛВС считайте по задействованным портам активного сетевого оборудования (порты коммутаторов)
В тексте, за который вы вдвоем цепляетесь, разделяйте по смыслу то, что относится к СКС, а что к ЛВС.
Сообщение отредактировал RRRinka - Пятница, 17.04.2020, 19:25
Дата: Понедельник, 20.04.2020, 11:03 | Сообщение #
Рядовой
Награды:
Группа: Проверенные
Сообщений: 10
Репутация:
Статус: Offline
Понял! Какое тогда кол-во узлов будет по ЛВС и какое по СКС?
Дата: Среда, 22.06.2022, 09:25 | Сообщение #
Майор
Москва
Награды:
Группа: Проверенные
Город: Москва
Сообщений: 82
Репутация:
Статус: Offline
Добрый день! Проверьте, пожалуйста по количеству узлов СКС ДИТ ('СБЦП 81-02-02-2001 табл. 24), правильно брать из спецификации п.3? (у меня кол-во не сходится) :
Оборудование рабочих мест
1 Розетка RJ 45 UTP кат.5е два выхода Legrand Etika (Белый) Legrand Etika 672255 шт. 56,00
5 Суппорт Mosaic на 2 модуля на винтах 802 51 802 51 Legrand, Франция шт. 5,000
6 Рамка Mosaic на 2 модуля для настенного внутреннего монтажа 788 02 788 02 Legrand, Франция шт. 5,000
L078778 Роз. HDMI со шнуром 1М бел MSC 078778 LG шт. 4,000
Оборудование распределительного узла
7 Шкаф напольный 19-дюймовый, 42U, 2055x800х800 мм (ВхШхГ), передняя и задняя распашные перфорированные двери (75%), ручка с замком, 2 вертикальных кабельных организатора, крыша нового типа, цвет черный (RAL 9004) (разобранный) TTB-4288-DD Hyperline шт. 2,000
8 Модуль вентиляторный потолочный с 2-мя вентиляторами для установки в шкафы серий TTB, TTR, TWB, TWL, с подшипниками и крепежными элементами, без кабеля питания, цвет черный (RAL 9004SN) TFAB-T2FRRAL9004 Hyperline шт. 4,000
9 Медная шина заземления, 19", 482 мм, комплект (шина с вин- тами, крепление в стойку, кабель заземления 30 см)TGRD-19 TGRD-191 Hyperline шт. 2,000
10 Кабельный организатор с пастиковыми кольцами 55x44 мм, 19", 1U CM-1U-PL Hyperline шт. 16,000
11 Розеточный блок с разъемом под ИБП Knurr 3.300.007.1 Knurr шт. 4,000
12 ИБП Smart-UPS RT 6000 ВА, 230 В с предустановленным монтажным комплектом для линий ввода-вывода (с предустановленной картой SmartSlot™ AP9631) SURT6000XLI АРС шт. 2,000
