Внешне выложенная вами табличка до боли напоминает ту, ссылку на которую уже давала СМЕТАНКА53 чуть ранее. И в которой мы нашли ошибку:)
Дата: Вторник, 16.02.2010, 04:27 | Сообщение #
Генералиссимус
Кемерово
Награды:
Группа: Проверенные
Город: Кемерово
Сообщений: 11640
Репутация:
Статус: Offline
slavalit, начиная с поста #8 только об этой программке и говорим.
Дата: Вторник, 16.02.2010, 04:48 | Сообщение #
Инженер-сметчик
Симферополь
Награды:
Группа: Модераторы
Город: Симферополь
Сообщений: 7566
Репутация:
Статус: Offline
kerimka, СМЕТАНКА53, да блин составитель этой таблички не математик... посмотрел в свойствах - с 1996 года ею пользуются... Там, походу, во всех формулах, где длина окружности используется, ошибки есть. Подправлю все ошибки, выложу позже...
Других ошибок не обнаружили? Я этой формой не пользовался, т.к. с вентиляцией в последнее время не работаю...
Дата: Вторник, 16.02.2010, 04:51 | Сообщение #
Генералиссимус
Кемерово
Награды:
Группа: Проверенные
Город: Кемерово
Сообщений: 11640
Репутация:
Статус: Offline
slavalit, спасибо, а то Nerus ее уже в корзину бросил.
Сообщение отредактировал СМЕТАНКА53 - Вторник, 16.02.2010, 04:51
Дата: Вторник, 16.02.2010, 04:52 | Сообщение #
Инженер-сметчик
Симферополь
Награды:
Группа: Модераторы
Город: Симферополь
Сообщений: 7566
Репутация:
Статус: Offline
СМЕТАНКА53, ничего, заново скачает...
Дата: Вторник, 16.02.2010, 06:06 | Сообщение #
Генералиссимус
Кемерово
Награды:
Группа: Проверенные
Город: Кемерово
Сообщений: 11640
Репутация:
Статус: Offline
slavalit, пока проверила для круглых прямиков. Неправильно!!!
Добавлено (16.02.2010, 06:06) --------------------------------------------- Формула должна быть ПИ*Д*длину, а там стоит 2ПИ*Д*длину.
Дата: Вторник, 16.02.2010, 06:35 | Сообщение #
Инженер-сметчик
Симферополь
Награды:
Группа: Модераторы
Город: Симферополь
Сообщений: 7566
Репутация:
Статус: Offline
Quote (СМЕТАНКА53)
Формула должна быть ПИ*Д*длину, а там стоит 2ПИ*Д*длину.
Это уже моя невнимательность.. Правильные формулы исправил... Исправляю дальше...
Дата: Вторник, 16.02.2010, 06:51 | Сообщение #
Генералиссимус
Кемерово
Награды:
Группа: Проверенные
Город: Кемерово
Сообщений: 11640
Репутация:
Статус: Offline
Ох, а по отводам вообще ничего не сходится с моими таблицами. Похоже все дело в непонятном "R/2" в таблице круглых воздуховодов. (Например, точно знаю, что площадь поверхности отвода ф250мм с углом 90° д.б.=0,56м2, а по таблице так не получается.)
Сообщение отредактировал СМЕТАНКА53 - Вторник, 16.02.2010, 06:51
Дата: Вторник, 16.02.2010, 07:33 | Сообщение #
Инженер-сметчик
Симферополь
Награды:
Группа: Модераторы
Город: Симферополь
Сообщений: 7566
Репутация:
Статус: Offline

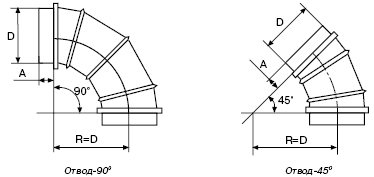

СМЕТАНКА53, а какой радиус изгиба R у отвода ф250? Если исходить из этой картинки:
slavalit, 250 мм... А что не так разве в вентиляции?
Дата: Вторник, 16.02.2010, 07:41 | Сообщение #
Генералиссимус
Кемерово
Награды:
Группа: Проверенные
Город: Кемерово
Сообщений: 11640
Репутация:
Статус: Offline
slavalit, разные они бывают, радиусы изгиба. Так, если исходить из этой картинки, то в пособии к CНиП 3.05.01-85 (ВСН 353-86) для 45° они составляют от 183мм до 1413мм, для 90° - от195мм до 2000мм.
Сообщение отредактировал СМЕТАНКА53 - Вторник, 16.02.2010, 07:57
Дата: Вторник, 16.02.2010, 07:47 | Сообщение #
Инженер-сметчик
Симферополь
Награды:
Группа: Модераторы
Город: Симферополь
Сообщений: 7566
Репутация:
Статус: Offline
СМЕТАНКА53, а тот, который 0,56м2, у него какой R? И что такое монтажная длина?
